KX02-SY1000型双目测宽仪
咨询电话：17331253826
微信关注
1、测量原理
在利用相机测量宽度时，由于单个相机在成像时存在“近大远小”的现象，并且单靠摄入的图像无法知道被测物的距离，所以由被测物的跳动导致的被测物到工业相机之间距离变化，使测量精度难以提高。因此测宽仪需要采用两个相机从不同的角度对被测物同时进行测量，两个工业相机就像人的双眼，可以形成立体视觉，这样就可以得到足够的信息判断被测物的距离，修正和消除距离变化对测量的影响。
2、系统组成
整套设备主要包括测宽仪、测宽仪支架、控制柜、工控机、显示器、声光报警器、外接显示屏等部分组成。
3、功能描述

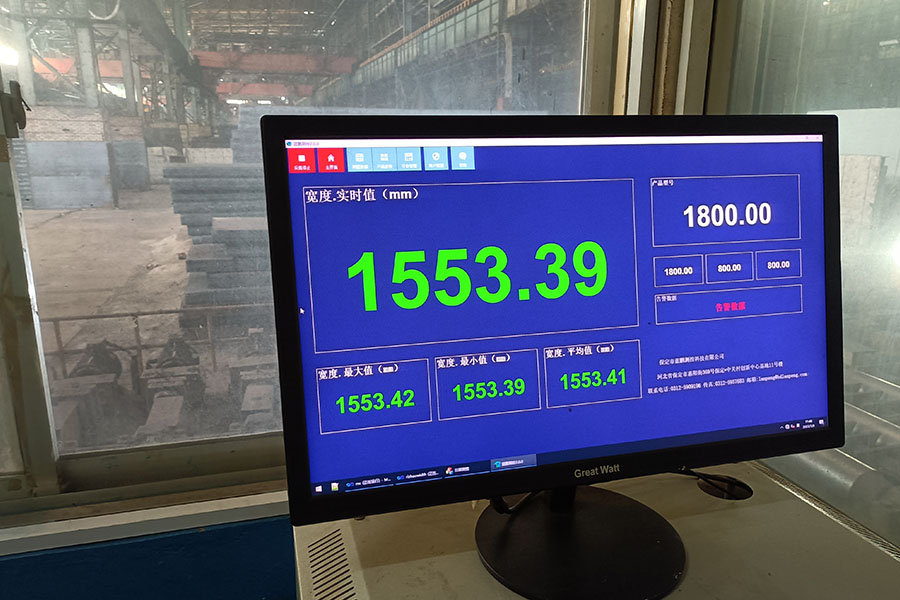

测量软件界面显示：产品规格、标称宽度、正负公差等；统计的最大、最小宽度及其对应的长度等；测量时显示宽度尺寸波动曲线。当测量数据处于设定的合格范围内时，测量值的数据颜色为绿色；当测量最大厚度偏差超出设定的允许范围时为红色。
产品参数设置：可设置板带的标准宽度、公差范围、厚度等。
报警功能：当测量的宽度超过设定的公差范围时，自动声光报警。
数据存储功能：每次测量均保存记录，保存时间大于1年。每张板带生成一个检验报告，检验报告的内容主要有：板带的最大宽度及对应的长度和重量；板带的最小宽度及对应的长度及重量；板带宽度与长度及重量对应的宽度波动曲线图等。
校准功能：放入标准尺可校准宽度测量精度。
4、技术参数
宽度测量范围（mm）：500～1000；
宽度测量精度（mm）：≤±1；
宽度测量频率（Hz）：500；
电源电压（V）：AC 220±15%，50Hz；
注：其他型号按需求定制。
