1、测量原理

2、测径仪功能描述：

（1）显示内容

主控室液晶显示器：管材外轮廓尺寸及截面图、尺寸波动趋势图，缺陷分析曲线（菜单内）；管材截面的最大/最小直径、椭圆度；各路测头的分项测量值。实时对应管长的测量数据。

（2）软件功能

● 产品参数设置：可设置产品规格、正负公差；

● 系统参数设置：可设置冷热系数、系统的校准等；

● 数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸；

●报警设置：可设置超差阈值。

（3）报警功能

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警。

（4）通信接口

通信接口1：测量主机与控制柜的通信，TCP/IP协议；

通信接口2：测量数据传输到甲方主控机，TCP/IP协议。

（5）冷却系统设备可配置外循环冷却系统。

（6）鸭嘴侧吹式防尘系统。

智能功能

*  可插入SIM卡，实现和服务器的远程通讯（经客户允许，选装）；

*  智能捕捉最佳的测量位置并自动实现高度的调整（需选配智能调高底座）；

*  智能监测机体的温度，并根据机体的实际温度智能启停自循环降温系统和外部风机的启停；

*  监测被测物的温度并根据被测物的温度智能计算膨胀系数（需选配测温仪）；

*  智能监测镜头的洁净度，需要维护擦拭时自动提示“请维护”；

*  具备系统自检功能，定时自检，保证系统的稳定性和测量数据的准确性；

*  智能监测循环风量的大小，在风量不达标时自动进行提示（配置外置风冷系统时）；

*  具备远程升级功能，在有更新版软件时提示升级；

*  可通过手机APP实时观测测量数据；

*  可与客户的MES、ERP、PDA等系统提供数据对接服务（需提供通讯协议）；

*  可连接执行机构实现闭环控制（需对执行机构进行论证证）；

3、应用范围：

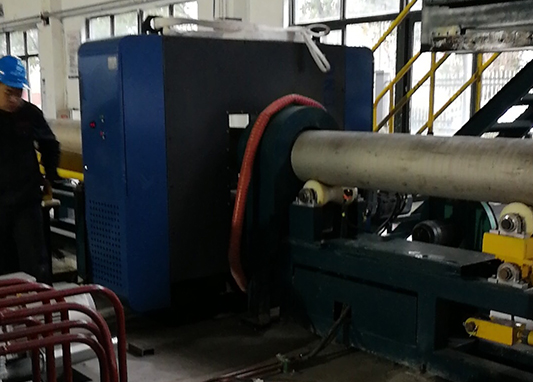

设备可用于连续轧制无缝管材、皮尔格轧制无缝管材、直缝焊管、螺旋焊管等，可直接安装在生产线在线测量，也可以安装在探伤线、检测线对成品管材的外径进行测量。

4、技术参数：
