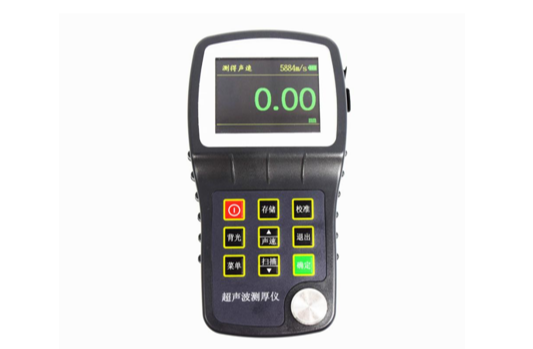

TY100超声波测厚仪

咨询电话:0312-5909196

微信关注

TY100超声波测厚仪简介:

TY100仪器是智能型超声波测厚仪,采用最新的高性能、低功耗微处理器技术,基于超声波测量原理,可以测量金属及其它多种材料的厚度,并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测,监测它们在使用过程中受腐蚀后的减薄程度,也可以对各种板材和各种加工零件作精确测量。本仪器可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

TY100超声波测厚仪技术参数:

高分辨率(320x240)的2.4英寸宽屏幕彩色TFT屏幕
显示方法:高对比度的段码液晶显示,高亮度EL背光
测量范围:0.75~300mm(钢中),公制与英制可选择
声速范围:1000~9999 m/s
分 辨 率:0.1/0.01mm(可选)
示值精度: ±(0.5%H+0.04)mm H为被测物实际厚度
测量周期:单点测量时4次/秒、扫描模式10次/秒
存储容量:无限存储,可与微型打印机或PC连接,实现海量存储
工作电压:3V(2节AA尺寸碱性电池串联)
持续工作时间:约100小时(不开背光时)
通讯接口标准:RS232,可与微型打印机或PC连接
外形尺寸:150×74×32 mm
整机重量:245g
工作条件:
环境温度:操作温度-20~+50℃;存储温度:-30℃~+70℃
相对湿度≤90%;
周围环境无强烈振动、无强烈磁场、无腐蚀性介质及严重粉尘。

TY100超声波测厚仪主要功能:

适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度;

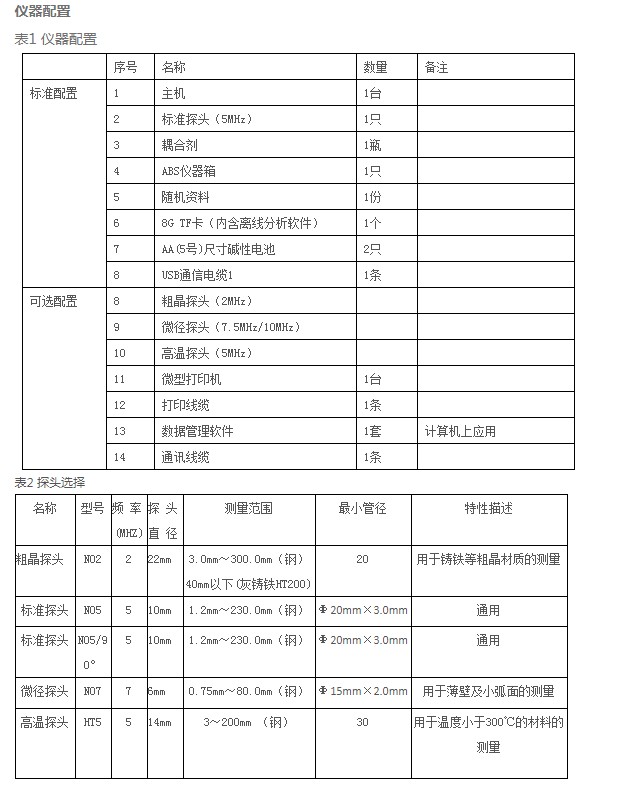

可配备多种不同频率、不同晶片尺寸的双晶探头使用;
具有探头零点校准、两点校准功能, 可对系统误差进行自动修正;
已知厚度可以反测声速,以提高测量精度;
具有耦合状态提示功能;
有EL背光显示,方便在光线昏暗环境中使用;
有剩余电量指示功能,可实时显示电池剩余电量;
具有自动休眠、自动关机等节电功能;
小巧、便携、可靠性高,适用于恶劣的操作环境,抗振动、冲击和电磁干扰;

工作原理:

本超声波测厚仪对厚度的测量,是由探头产生超声波脉冲透过耦合剂到达被测体,一部分超声信号被物体底面反射,探头接收由被测体底面反射的回波,精确地计算超声波的往返时间,并按下式计算厚度值,再将计算结果显示出来。

式中:

H-测量厚度;

v-材料声速;

t-超声波在试件中往返一次的传播时间。
