JG24ZP—DG系列 三切分测径仪
咨询电话：17331253826
微信关注
1、测量原理
2、功能描述
（1）显示内容
主控室液晶显示器：管材截面的最大/最小直径、平均值、椭圆度；各路测头的分项测量值；设定的钢管长度、速度、标称直径、上下公差等；尺寸波动趋势预报（输入钢管长度和速度后可以对应外径在管材的位置），缺陷分析曲线。
实时显示管材长度变化，管材实时温度值，最大最小值和超差尺寸在管材的具体位置，光标移动到相应位置即可显示；实时显示测量数据动态趋势。
当测量数据在设定的范围内变动时，数据呈现绿色；当测量数据超差（即超出设定的范围）时，数据的颜色呈红色。
（2）软件功能
产品参数设置：可设置产品规格、正负公差等参数；
系统参数设置：可设置故障通道、通信端口、系统的校零等；
数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于3年；可查询某一时刻的尺寸，时间精确到秒；
报警设置：可设置超差、设备超温、管材超温报警的阈值；
修正功能：自动/手动，输入热膨胀系数后校准；
温度系数自动修正：带有温度采集接口，可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)；
（3）报警功能
超差报警：主控室相关数据颜色警示及报警器声光报警；
测径仪超温报警：主控室报警器声光报警；
管材超温报警：主控室报警器声光报警；
（4）通信接口
TCP/IP协议，光缆传输，测径仪至主控机；
TCP/IP协议，光缆传输，主控机至现场LED屏；

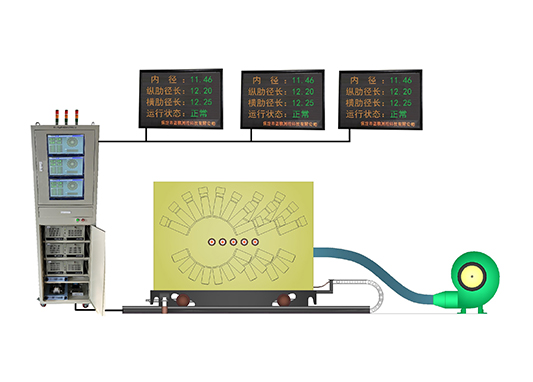

3、配置
相互独立的三台工控机集成于一个控制柜，三块大型显示屏，高压风机
4、应用范围
适用于切分轧钢上产线。
5、技术参数
|
型号 |
测量范围 （mm） |
轧材直径 （mm） |
圆钢精度 （mm） |
螺纹钢精度 （mm） |
重复性 （mm） |
测量频率 （Hz） |
外形尺寸 （mm）（L×W×H） |
重量（KG） |
|
JG24P-DG40 |
0-40 |
1-30 |
±0.01 |
±0.05 |
0.005 |
2000 |
2000×800×1300 |
1200 |
|
JG16ZP-DG70-A |
0-70 |
1-55 |
±0.02 |
±0.07 |
0.01 |
2000 |
2200×360×1600 |
1400 |
