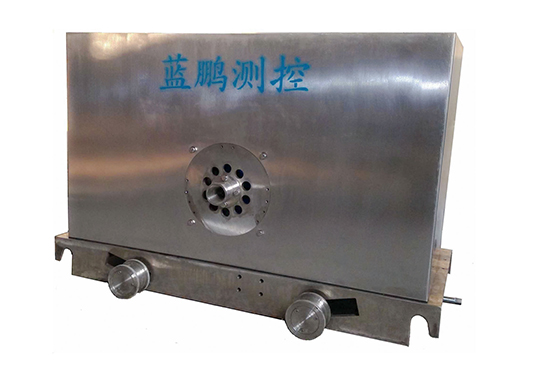

JX03—DG系列 锚杆/螺纹钢专用测径仪
咨询电话：17331253826
微信关注
1、产品简介：
测径仪内置3台工业相机，热轧时利用锚杆、螺纹钢的自发光从不同角度拍图像，冷轧时利用背光拍摄清晰图像。可以测量轧材的内径、外径、肋高、节距等特征尺寸。
2、测量原理
3、设备组成
4、功能描述：
* 测量特征值：锚杆钢内径d0、锚杆钢外径d1；锚杆钢对角尺寸d2、d3；螺距p、两面横肋相对偏移尺寸p/2；
* 产品参数设置：可设置产品规格、正负公差等参数；
* 系统参数设置：可设置故障通道、通信端口、热膨胀系数等；
* 数据存储：数据记录，存储时间大于1年；历史数据查询，可查询某一时刻的尺寸，时间精确到秒；
* 报警设置：可设置超差、超温报警的形式和阈值；
* 修正功能：自动/手动，输入热膨胀系数后校准；
* 超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警；
* 超温报警：测量车内设置温度传感器，当车内温度超过相机使用温度范围时，主控室报警灯发光报警；现场LED显示屏状态显示报警；
5、应用范围
设备主要用于热轧锚杆钢、螺纹钢生产线的在线尺寸检测。
6、技术参数：
|
型号 |
测量范围 （mm） |
轧材直径 （mm） |
测量精度 （mm） |
重复性 （mm） |
测量频率 （帧/秒） |
尺寸 L×W×H |
重量（KG） |
|
JX03-DG35 |
0-35 |
6-25 |
±0.06 |
0.02 |
50 |
1500×800×1250 |
200 |
|
JX03-DG50 |
0-50 |
6-40 |
±0.06 |
0.02 |
25 |
1500×800×1250 |
240 |
