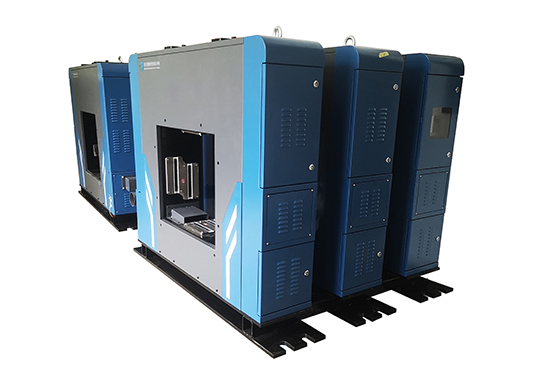

ZG06-DG70型 直线度测量仪
咨询电话：17331253826
微信关注
1、基本原理
2、数据计算方法
数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，即可计算出棒材直线度的实际误差δ。
每台测量仪内采用呈90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。
3、软件功能
（1）显示器显示内容：实时直线度误差值及最大直线度误差。
（2）产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。
（3）系统参数设置：可设置刷新频率、通信端口等。
（4）报警设置：可设置报警的形式和阈值，测量值超差时声光报警。
（5）修正功能：误差过大时，放入标准直棒后校准可恢复精度。
（6）存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。
（7）通信接口：TCP/IP协议，网线传输，测径仪至工控机。
4、适用范围
设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。
5、技术参数
（1）可测棒材直径范围（mm）：50～140；
（2）直线度测量精度（mm）：≤±0.5；
（3）测量频率（Hz）：500；
（4）环境温度要求（℃）：-20～50；
（5）环境湿度要求（%RH）：85（不结露）；
（6）测量仪的外形尺寸约（mm）：1240×1150×1660（L×W×H）；
