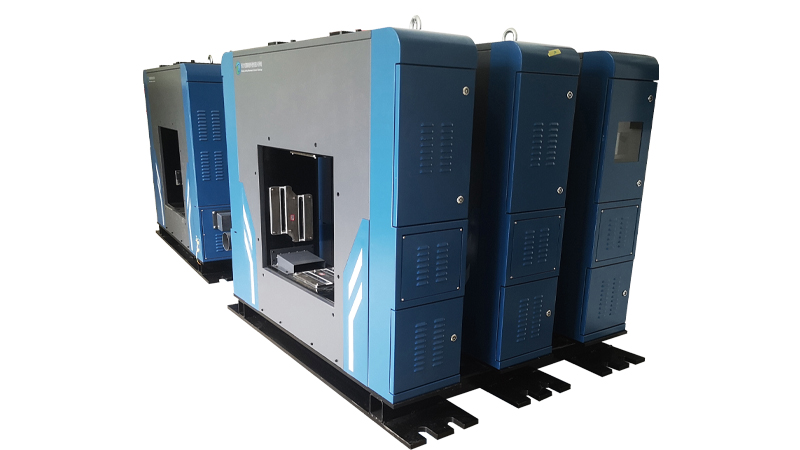

ZG06-D/SG系列在线动态米直线度测量仪

（专利号ZL2021 2 1644266.1）

关键字：在线动态米直线度测量仪，米直线度，直线度测量仪，在线直线度测量仪，直线度测量仪，



1. 基本原理





布置三组物方远心光电传感器，同时获取被测物三个点的坐标位置，实时测量被测物米直线度偏差。



2. 数据计算方法

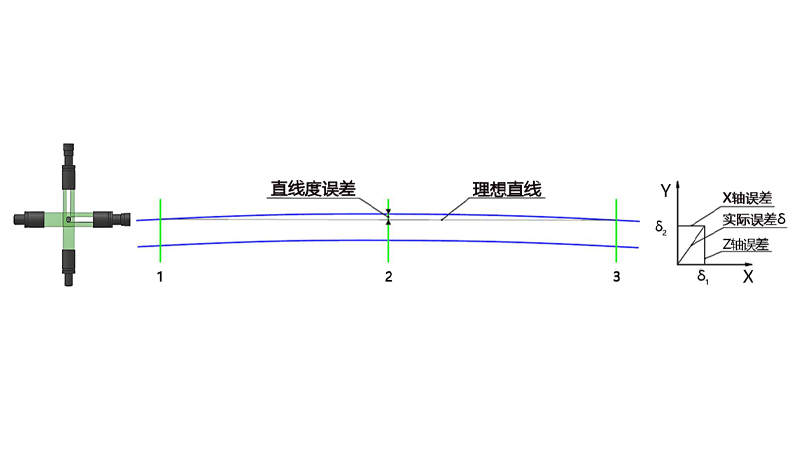

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ₁、Y轴的直线度误差为δ₂，即可计算出棒材直线度的实际误差δ。

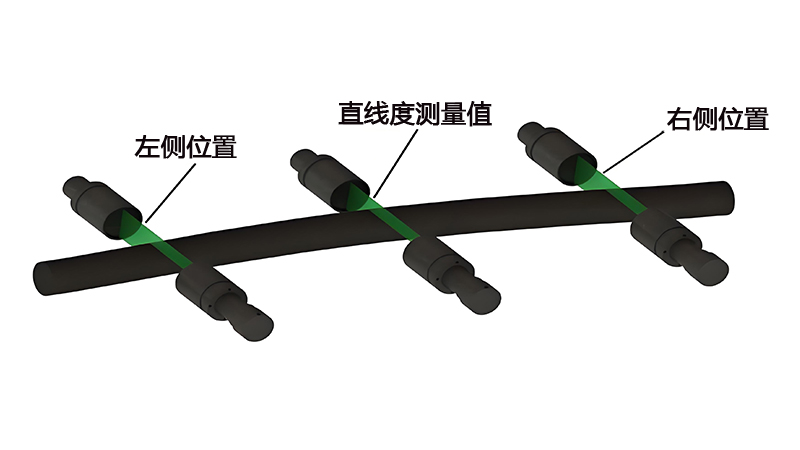

直线度计算原理图

每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

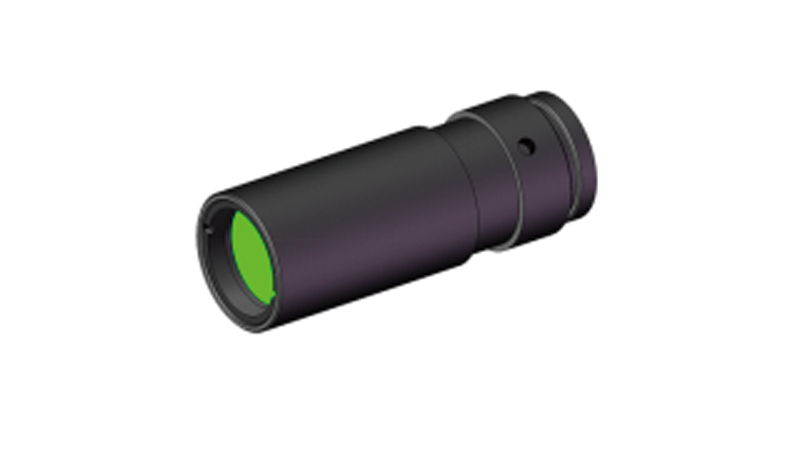

3. 测头

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率2000HZ

正常使用寿命在80000小时以上

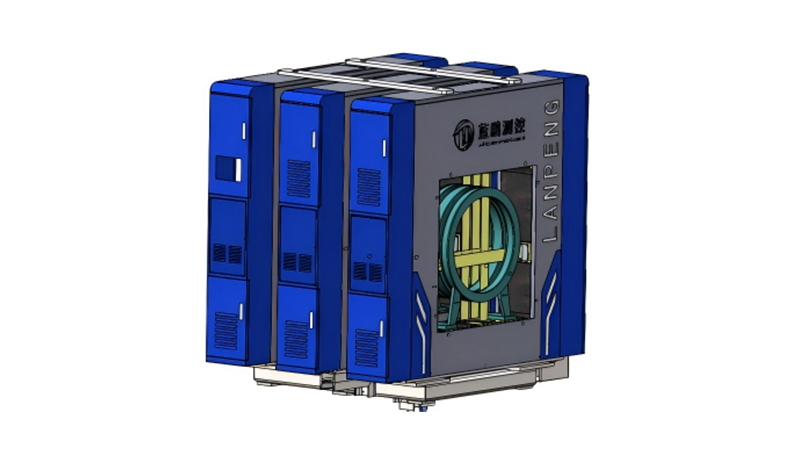

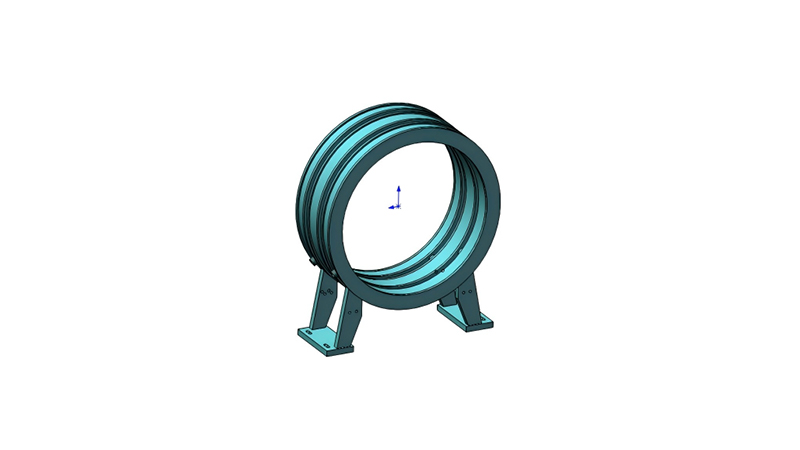

4. 机械结构

  测量仪分前中后三组采集模块，严格实现同步测量，可按具体需求排布采集模块间距，采集模块通过铸件大盘集成在一个底座，结构稳定，落位方便。





5. 冷却防护系统

搭配冷却循环系统，可有效隔绝热轧被测物的热辐射，保证内部电器元件温度在正常工作范围。



6. 拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。

RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

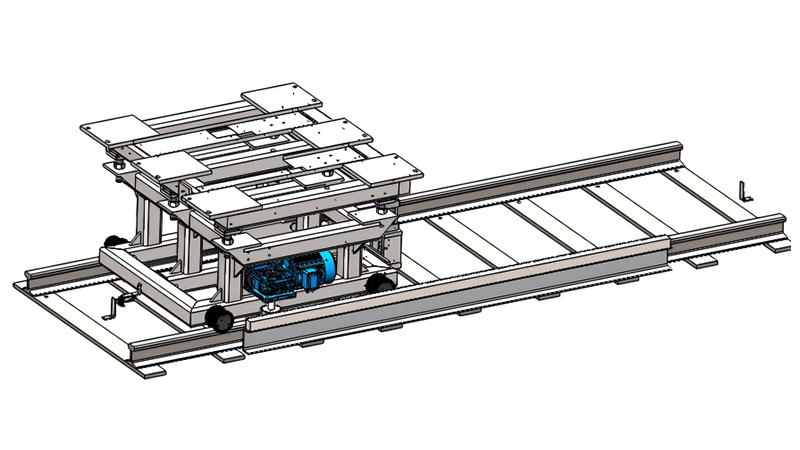

7. 支撑底座

测量仪标配固定安装底座，也可根据工况选择轨道下线形式。底座配备高度调节螺栓，弥补地基制作误差。

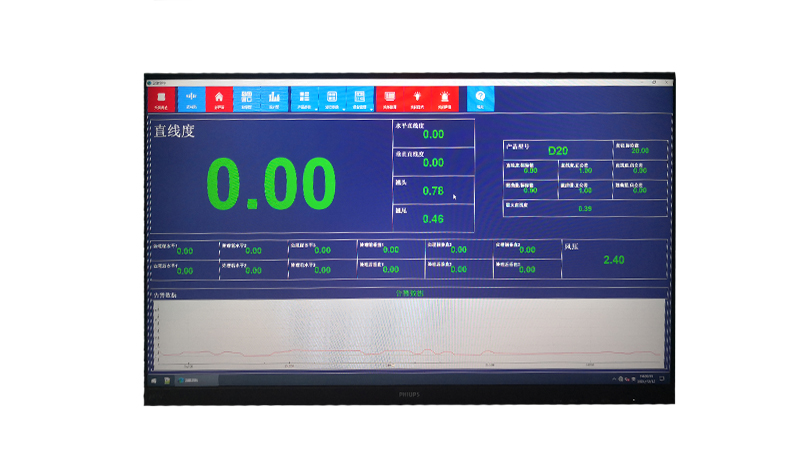

8. 测量界面/功能



采用工控机计算，配备蓝鹏新一代测量软件，操作简单，测量数据一目了然。

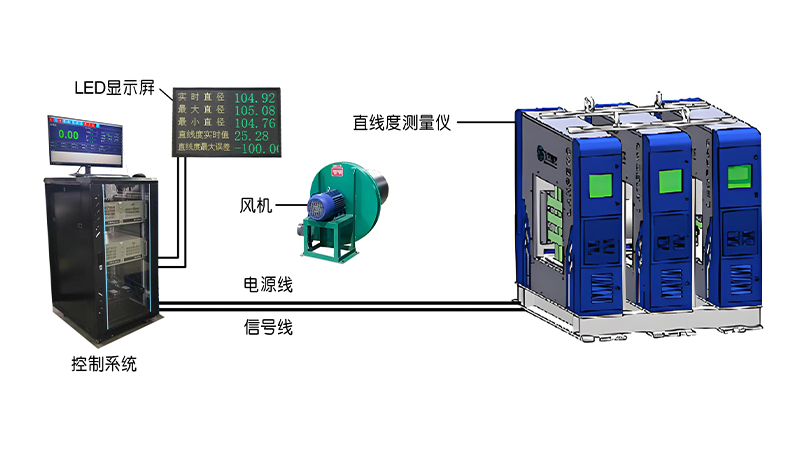

9. 设备整套示意图









10. 适用范围

设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。





11. 功能简述

1）测量项目

实时直径测量值，椭圆度数值；

实时米直线度误差值，整根直线度数据；

两端及中间直线度数据；

超差值及超差位置

2）软件功能

产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等。

测量结果的声光报警：可设置报警的阈值，测量值超差时声光报警；管材两端500mm内直线度设置报警，整根钢管直线度设置超差报警。

修正功能：误差过大时，放入标准直棒后校准可恢复精度；

存储功能：每根钢材保留一个完整的测量记录，数据存储时间大于1年。

机器状态监测：实时监测设备状态，异常状态自动报警

可远程进行软件升级



12. 技术参数：



型号	测量 范围 （mm）	被测物 直径 （mm）	直径 测量精度（mm）	直线度 测量精度 （mm/m）	测量 频率 （Hz）	外形 参考尺寸 （mm）（L×W×H）	重量 参考（KG）
ZG06-DG70	0-70	1-60	≤±0.02	≤±0.2	2000	1150×1260×1450	900
ZG06-SG150	20-150	30-140	≤±0.04	≤±0.3	2000	1500×1300×1300	1300
ZG06-SY400	40-400	60-380	≤±0.05	≤±0.3	2000	1950×1300×1750	2200



注：其他型号按需求定制。
