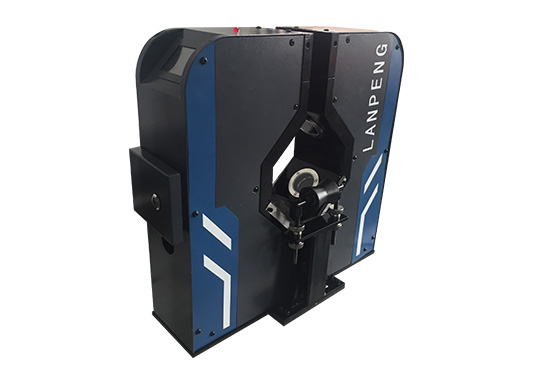

双向双路测径仪

咨询电话:0312-5909196

微信关注

       双路测径仪LPXJ15.2介绍:

双路测径仪可对被测物两个方向的外径尺寸进行实时控制,测径仪本体内置2组相互垂直布置的光电测头,可以测量被测物两个方向上的直径尺寸。具有显示、计算、及报警等功能,具有声光报警功能,当测量数据超差时自动报警。


       双路测径仪LPXJ15.2技术参数:

        1、测量范围(mm):Φ0~φ可定制

        2、被测物直径(mm):Φ0.1~φ可定制

        3、测量精度(mm):±0.01

        4、测量频率:500 Hz

        5、使用温度范围 :-20~+40℃

        6、在线控制功能;0-10v在线控制变频器

        7、超差报警功能;

        8、外接显示屏;


       LPXJ15.2双路测径仪适用行业:

      线缆、金属拉丝、塑料、橡胶等;

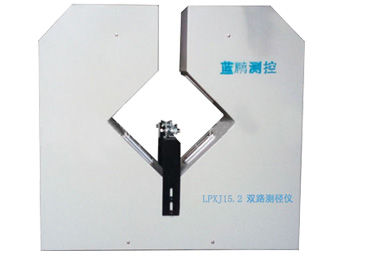

双路测径仪LPXJ15.2

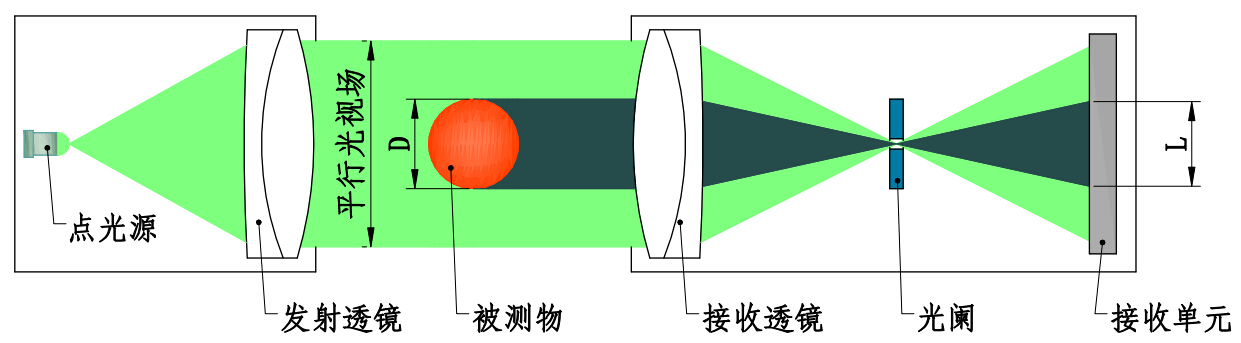

        双路测径仪基本原理:

      光电测量产品采用物方远心光路和成像法进行在线尺寸检测。检测的核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦,通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时,被测物遮挡的部位将在接收单元的芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理,即可通过阴影的宽度计算出被测物的直径。


双路测径仪基本原理展示图



暂无
