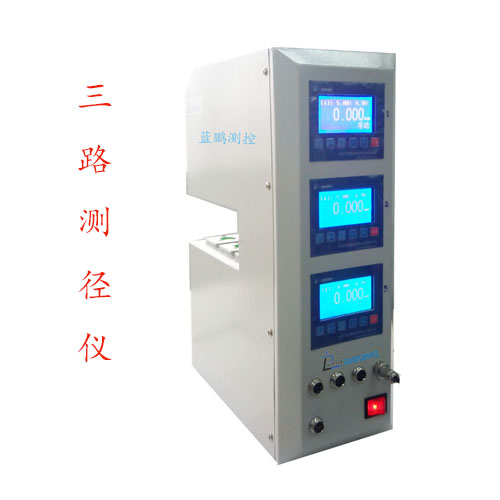

JG03P-DG 三轴多线平行轴测径仪
咨询电话:17331253826

微信关注
1、测量原理:
双路测径仪采用双镜头实现非接触式的测量,双镜头光电测头是由两组发射镜头和两组接收镜头组成的利用LED平行光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图所示:
2、测头布置形式:
适用于多根(股)产品同时生产的圆形制品的直径测量货小尺寸的宽度测量。
3、功能描述:
* 实时、连续、非接触测量:实时两个直径值,数据刷新 1~10次/秒可设置。
* PID控制:通过1个通道的测量值或者2个通道的测量值的平均值实时反馈,实现工业现场闭环控制。
* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。
* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输 出, 实现现场设备组网连接。
* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机 实现数据显示和存储(选配)。
* 每路分别报警,报警功能在主设备上。
* 设备屏在主设备上,每路单路配置设置屏,可分别设备相关参数。
* 上下垂直形式布置。
* 每路单路配置设置屏,可分别设备相关参数。
设备可用于低温轧制管材、直缝焊接管材、冷拉棒材、橡胶管、塑料管、电线、电缆等产品的在线外径检测。
型号
测量范围
(mm)
轧材直径
(mm)
测量精度
(mm)
重复性
(mm)
测量频率
(Hz)
外形尺寸
(mm)(L×W×H)
重量(KG)
JG03P-DG15
0-15
0.1-10
±0.006
0.003
500
300×125×470
24
JG03P-DG40
0-40
0.1-30
±0.01
0.005
500
380×184×580
45
4、应用范围及设备配置:
5、技术参数:
