钢板测宽仪布局热轧中厚板智能检测 用科技改变质量

作者:蓝鹏测控发布时间:2019-09-04阅读次数:



在轧钢过程中,钢板宽度是一个重要的参数,它直接决定着钢材的产量。目前,由于设备与生产环境的关系,大多数板材没有智能测宽装置,仍采用手动卡尺测量热轧钢板轧制时的宽度,测量既危险精度又低。或者等温度降下来在检测,但这种方法具有非常大的滞后性,往往造成大量不合格产品的生产。因此智能化的在线热轧宽度检测设备,就成了非常重要的了。

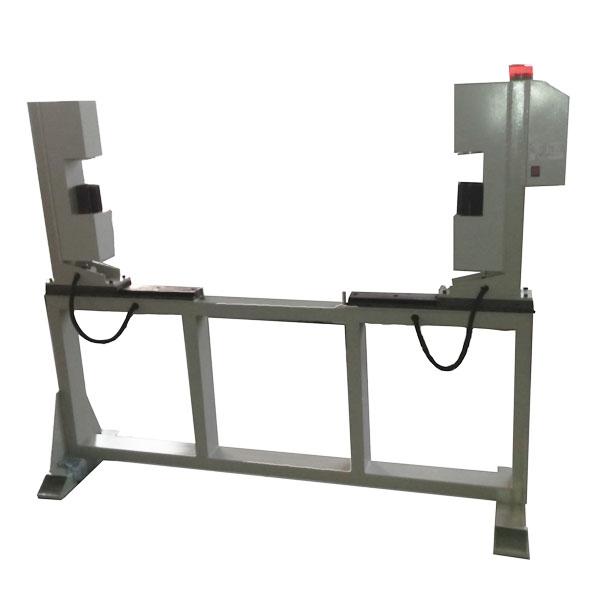

光电测宽仪采用双镜筒光电测头测量,双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。

2个发射镜头内设置有LED点光源,点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像(注:一个发射镜头和一个接收镜头组成一组光电测头)。当被测物通过2束平行光构成的视场时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号处理和计算可以得出L1、L2所对应的尺寸B1、B2,B1加B2再加上两个镜头之间的净间距C即可得出被测物的宽度尺寸A。

钢板测宽仪解决了板材宽度宽测量难,精度低的问题,实现了在线尺寸的测量,同时也是高质量的在线检测设备,它能应用于高温钢板的在线检测。

钢板测宽仪已经在各个板材生产方面进行了使用,无论是钢板、木板、橡胶板、合金板、带钢等均可使用,在自动生产中,不仅满足自动化热轧检测功能,还通过间距可调双测头技术的运用,实现测量范围的自动调节,不管生产多大的板材均可使用一台测宽仪进行检测。它不但实现热轧、冷轧板材的自动宽度检测,还将充分利用大屏优势,实现远程观测同时实现超差报警、数据存储、数据分析、图像显示等功能,给生产人员提供更丰富测量体验


钢板测宽仪也在不断改进,融入更多的技术,让测宽仪更多的为钢板检测服务,走向高质量发展之路,期待它走得更好更远,给人们带来更多便利检测
