如何在线测量大直径钢管的直线度 大直径钢管直线度测量仪的使用

作者:蓝鹏测控发布时间:2019-09-04阅读次数:



在线测量大直径钢管的直线度一直是现代工业生产中的一个重要技术问题。目前国内外大尺寸直线度测量的主要方法有:激光准直法、自准直仪、拉力法、三坐标法。上述测量方法仅适用于离线采样,不能自动在线测量。对于大型无缝钢管轴线直线度的在线自动检测,国外还没有很好的解决;国内无缝钢管生产厂家是一种采用目视测量钢制圆柱形表面几根母线直线度的方法,用于任意方向直线度的估算。钢管直线度在线测量仪。注:直线度定义为空间曲线偏离理想直线(拟合线)的最大误差。为了更好的是直线度的在线检测,技术工程师利用3台测径仪通过算法来实现在线高精度的测量。

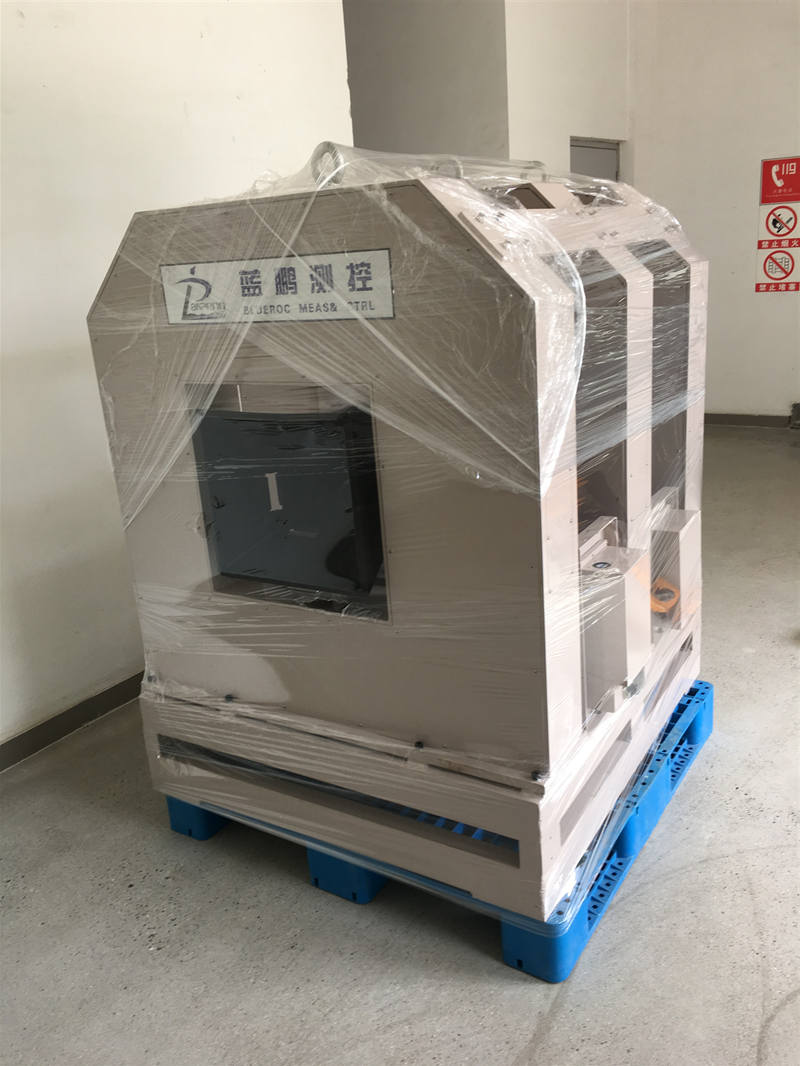

直线度测量仪:



直线度测量仪系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2X轴方向的直线度误差。同理可得到位置2Y轴方向的直线度误差。设X轴的直线度误差为δ1Y轴的直线度误差为δ2,利用三角函数即可计算出棒材直线度的实际误差δ。

直线度测量仪是一种可以调节测量范围的直线度与直径同时检测的在线检测设备,它同时解决了两种重要几何尺寸的
