CCD棒材测径仪将外径与椭圆度同时检测

作者:蓝鹏测控发布时间:2021-02-04阅读次数:

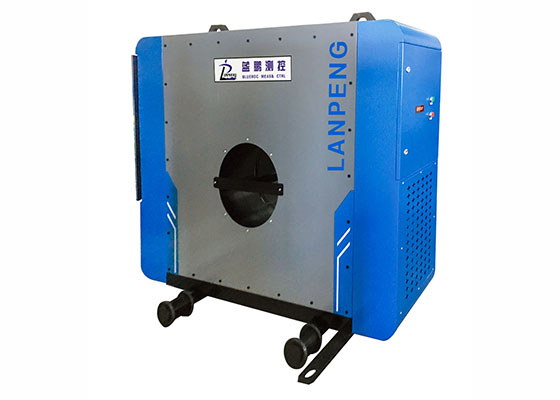

CCD光电测径仪是基于光电检测技术,非接触检测的一种高速棒、线材专用测径仪,具有检测精度高,响应速度快,抗干扰性好,可靠性高等特点,能够满足高速线材成产现场条件的使用要求。

在生产过程中,人们希望在生产线上动态无损地随时监控线径的微小变化,以便利用计算机进行直接调整,光电测径仪能够适应高温、高速热轧直径的在线测量。
为了实现截面尺寸的检测,将测头定制为八轴测头,测径仪配置8组测头部件;8组测头的16个镜头在主盘体的圆周上均匀分布,测头夹角为22.5°,所以轧材的每一个测量截面可以测量出均匀分布的8个方向的直径尺寸,基本可以反映轧材的真实截面尺寸。测头组数可根据检测需求增减,选取八轴是非常合理的全截面检测方法,在不易检测的地方11.25°处,即使有直径1%以上的凸起,其投影即将对相邻2个方向的投影形成遮挡而被发现,这种凸起数据比直径外径投影的差别小于1%,时刻、同截面的测量及被测物轻微扭摆,该量仪器可快速发现产品缺陷与尺寸波动,实时发现生产中的工艺问题。
轧钢生产中是高精度的检测设备,既得到了外径尺寸,也得到了椭圆度尺寸,更有各种截面图、趋势图、缺陷图、波动图众多图像显示。
