高稳定性直线度测量方法 直线度测量仪生产定制

作者:蓝鹏测控发布时间:2021-01-27阅读次数:



直线度测量仪是应用先进光学技术的一种高精度测量仪器,经过多年的发展现有多个系列化产品以适应不同直线度应用需求,产品具有精度高、性能稳定和易于操作的特点,同时根据生产需求进行定制。

直线度测量仪系列功能强大,在易用性方面优势明显,这主要来自于多年来对应用需求的理解。分为外部直线度测量与长管内孔直线度测量。
内孔直线度测量仪是利用激光的直线性和激光位敏传感器可精确定位能量中心位置的功能来实现内孔直线度检测的系统。测量时在被测物内移动位敏传感器,采集不同测量点的激光位置坐标,然后以两端的坐标为基准拟合直线并计算中间各测量点偏离该直线的距离和角度,即为被测物的直线度误差。测量过程中采用反向消差法消除被测物自重弯曲的影响,可以得到0.1mm以下的直线度误差精度和精确的弯曲角度,为被测物的矫直提供量化的数据依据。

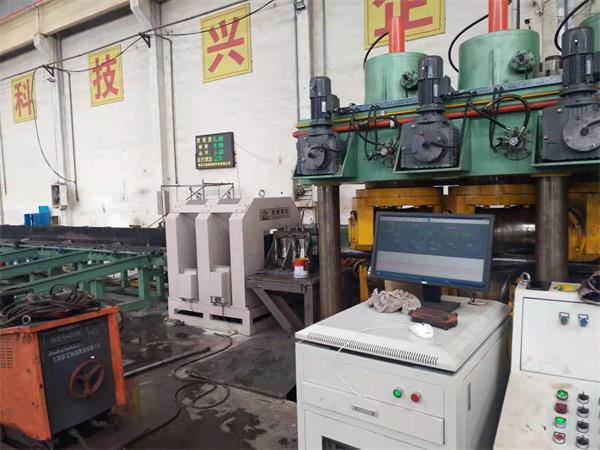

管材表面直线度测量仪采用光电测头的直径和位置测量原理进行测量,测量仪采用成90°交叉分布的2路光电测头同时测量被测物的直径和位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。测量直线度时,测量仪沿被测物轴向扫描一遍。采用3个测量仪进行检测,系统根据位置1和位置3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
直线度测量仪的应用能快速高速得到直线度尺寸,能实现高质量的在线检测,测量精度高,根据需求可定制直线度测量仪。
