一种测量大圆柱直径的方法 旋转台测径仪直径周长检测

作者:蓝鹏测控发布时间:2021-01-27阅读次数:



在实验室和常用测量中,游标卡尺是测量外径的常用工具,由于游标卡尺的外径测量爪的高度的限制,不能够测量大于测量爪2倍高度的外径。大多数的游标卡尺的测量爪的高度为4cm,因此在测量外径为8cm的圆柱体直径或者外径大于8cm圆筒的外径就存在困难。

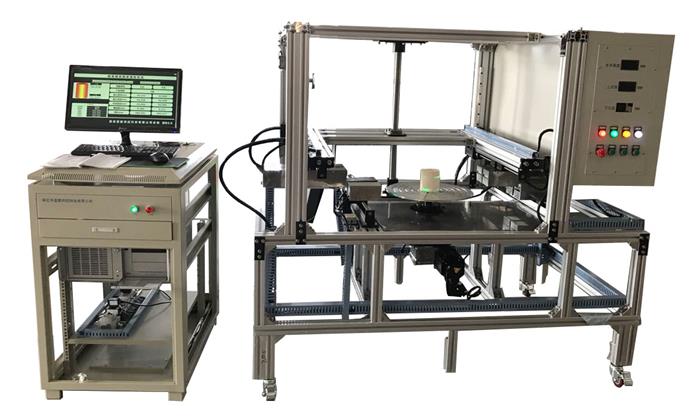

为准确测量外径大于8cm的圆柱或者圆筒的外部直径,设计一种测量大圆柱直径的方法——旋转台测径仪
测径仪采用测量范围可调双测头测量圆柱形物体上、下两个截面的直径尺寸。设备设置可旋转的载物台,将被测物放置在载物台上,启动测量后载物台旋转一周测量自动结束。测量过程中软件系统显示实时测量数据,同时系统自动统计计算测量数据的外径值、平均值、椭圆度、周长等统计数据。测量结束后软件界面显示:直径数据的外径值、平均值、椭圆度,切换至周长模式则显示周长值、平均周长值。
设备主要用于圆柱形加工零件、蜂窝陶瓷载体等零件的批量检测。
技术参数:
1、测量范围(mm):Φ50~Φ400 ;
2、测量精度(mm):≤±0.02 ;
3、两层测头测量间距(mm):35~200 ;
4、重复精度 (mm):<±0.01 ;
5、测量频率(Hz):2000 ;
6、旋转托盘转速(r/min):5~10可调 ;
旋转台测径仪的应用,对大型圆柱体的检测提供了助力,它能快速批量检测,大大的降低了人工工作强度,是外径与周长与椭圆度检测兼备的智能测量仪器。
