八+四轴组合测径仪 增大检测范围

作者:蓝鹏测控发布时间:2021-01-07阅读次数:



在轧材生产线上,生产的轧材尺寸大小不一,为了一台测径仪能检测多种轧材的外径,采用了八+四轴组合形式进行检测,即测径仪具备十二个测量轴。

八+四轴组合测径仪为组合式测径仪,内共设置八路70单测头和四路由70单测头组合的165双测头。其中70单测头的测量范围为0~70mm,用于测量直径φ10~φ50mm的轧材;165双测头的测量范围为35~165mm,用于测量直径φ50~φ150mm的轧材。
技术参数:
1、测量范围(mm):φ0~φ165 ;
2、测量精度(mm):圆钢≤±0.02 ;
角钢边长≤±0.10(在扭转0~3°范围内) ;
扁钢宽度≤±0.15(在扭转0~3°范围内) ;
扁钢厚度≤±0.05(在无扭转情况下) ;
3、测量频率(Hz):2000(即每秒测量2000个截面) ;
4、被测物:圆钢、角钢、扁钢 ;
5、被测物材料:不限 ;
6、轧制产品的温度(℃):≤1200 ;
7、连续轧制时间:不限 ;
8、轧坯间隔时间(s):≥2 ;
9、轧制速度:不限 ;
10、工作制度:连续运转工作制

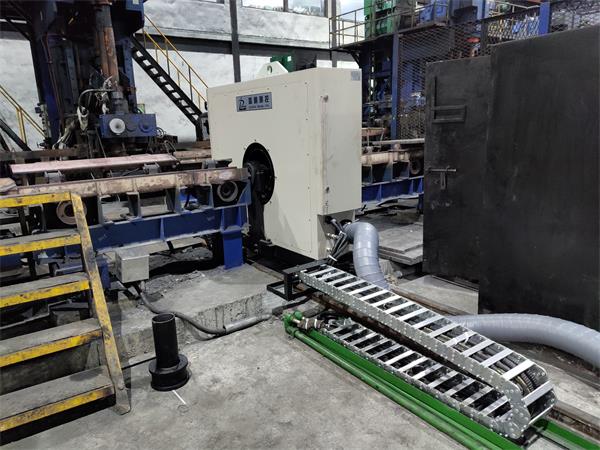

八+四轴组合测径仪拓宽了测量范围,同时也使其既能检测圆形轧材,也能检测方形轧材,是一台多功能的检测设备,非常适合生产现场使用。
