螺纹钢测径仪测量复杂轧材 快速图像矫正

作者:蓝鹏测控发布时间:2021-01-07阅读次数:



随着工业相机分辨率的提高,利用相机拍照和图像处理技术进行高精度尺寸测量已经成为可能。在测径仪行业利用图像处理技术进行轧材在线测量的产品。该产品与传统利用线阵CCD成像法测量的光电测径仪和激光测径仪相比,优点在于可以对连续的一段轧材轮廓进行精确分析,尤其适合于对外形复杂的轧材进行测量。

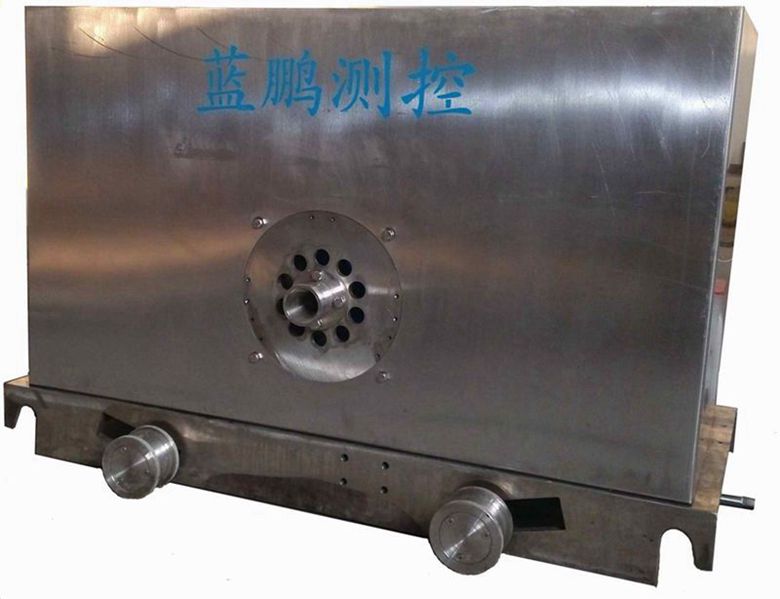

螺纹钢测径仪可检测钢筋内径、纵肋高度、纵肋宽度、横肋间距、横肋末端间隙、纵肋两侧总高,它是由三台工业相机对螺纹钢进行拍照计算得到的尺寸信息。
在实际使用过程中,由于相机的图像存在像差现象,单纯靠像素数量确定测量的尺寸不能满足测量精度要求。系统内外参数标定是必不可少的环节。蓝鹏测量软件系统支持离线(提前拍摄标定图像)和在线(从相机实时获取标定图像)两种标定方式,而且兼容以“圆点”、“网格”或“棋盘格”为特征的标定板。系统还提供图像的快捷矫正方法——直接输入已知的内参数,即可快速完成图像矫正。
机器视觉测径仪能做到螺纹钢、锚杆等复杂轧材的在线检测,将其检测简单化,工作人员可直接看到检测结果,检测频率高,检测点数多,不易漏检。
