六轴测径仪六个方向检测外径 椭圆度检测

作者:蓝鹏测控发布时间:2020-11-26阅读次数:

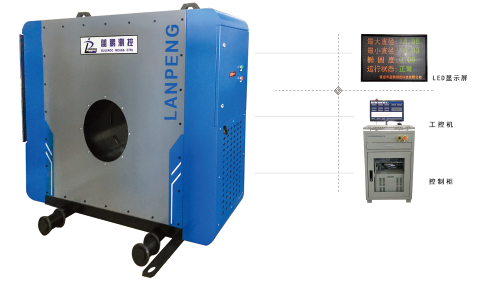

六轴测径仪内部具备6组测头,可以实现同一截面的6个方向的外径尺寸检测,椭圆度也可计算得到,是现代化、自动化常用的检测设备。将其应用于在线检测中,有助于提高产品品质与质量,实现高效生产。

(1)显示内容
主控室液晶显示器:轧材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,轧材截面的直径、椭圆度,各路测头的分项测量值。(两台测径仪的数值显示在一台显示器上)
现场采用3种颜色的LED显示屏:现场显示轧材测量的直径、椭圆度、设备运行状态;显示频率1-3次/秒。
(2)软件功能
产品参数设置:可设置产品规格、正负公差、材料密度等参数;
系统参数设置:可设置故障通道、通信端口、冷热系数、系统的校零等;
数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。
报警设置:可设置超差、超温报警阈值;
修正功能:自动/手动,输入热膨胀系数后校准。
(3)通信接口
TCP/IP协议,光缆传输,测径仪至主控机。
TCP/IP协议,光缆传输,主控机至现场LED屏。
可实现以下功能:
1、对运动中的产品进行在线同步测量;
2、数据同步显示在LED显示屏上;
3、使用寿命大大的增加,性能稳定性好;
4、具有独特的制冷防尘系统,使得产品的运行稳定;
六轴测径仪实现6向在线检测,用于各种轧钢现场,现在更有多种不同形式的轧钢测径仪可供钢材的在线检测使用,可根据轧制需求选择或定制合适的测量设备。圆钢、高线、方钢、角钢、螺纹钢等均可检测。
