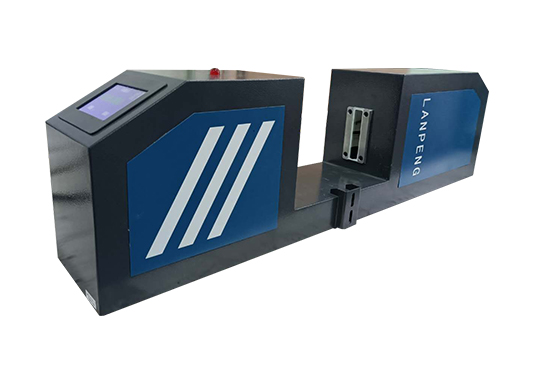

单向单路测径仪

咨询电话:0312-5909196

微信关注

单向单路测径仪内置1组固定式光电测头,可对被测物一个方向的外径尺寸实时测量。主要应用于BV线、通讯电缆、塑胶线、电力电缆、光纤、漆包线、铝塑管、钢材、纤维等各类管材、棒材、线材的外径测量,在线检测和离线检测均可,并能实现自动反馈控制以及与电脑的联机通讯。



单向单路测径仪技术参数:

1、测量范围(mm):φ0~φ可定制

2、被测物直径(mm):φ0.1~φ可定制

3、测量频率:500Hz

4、重复精度(mm):0.01

5、工作方式:连续

6、环境温度:-20℃~65℃

7、测量精度(mm):±0.01

8、显示频率:3次/秒

9、工作电压:~220V±15% 50Hz

10、环境湿度:小于85%RH

11、设备外形尺寸(长×宽×高 单位:mm):570×128×106

12、支杆可调高度(mm):450~950

单向单路测径仪适用行业:线缆、金属拉丝、塑料、橡胶等;



单向单路测径仪基本原理:

光电测量产品采用物方远心光路和成像法进行在线尺寸检测。检测的核心部件为光电测头,每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光通过发射透镜形成平行光视场射向接收镜头。平行光再由接收透镜聚焦,通过位于焦点位置的光阑小孔后在接收单元上成像。当视场中通过被测物时,被测物遮挡的部位将在接收单元的芯片上呈现出边界清晰的阴影。通过光电转换和数字化处理,即可通过阴影的宽度计算出被测物的直径。

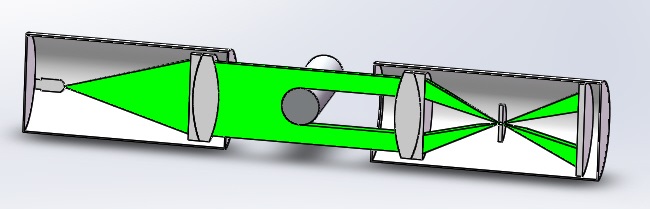

单向单路测径仪原理图



暂无
