激光旋转测径仪
咨询电话:17331253826
微信关注
1、测量原理
2.测头的布置形式
3.设备描述:

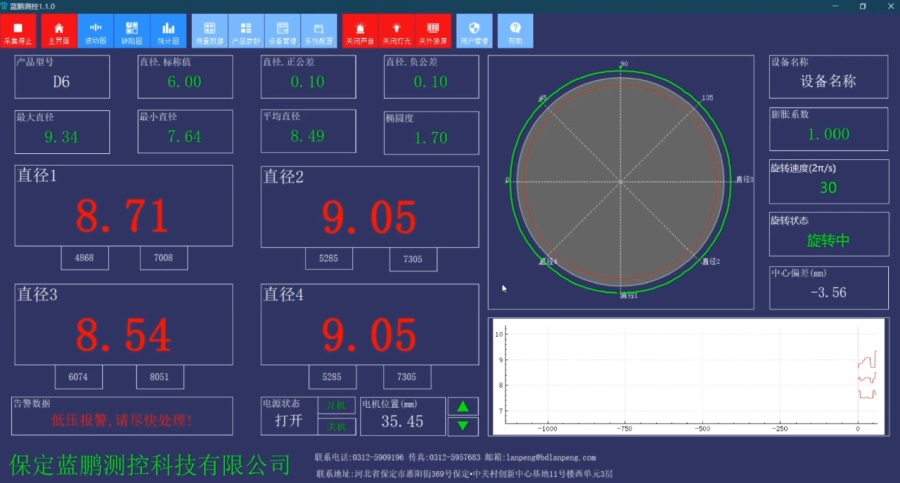

(1)显示内容
(2)软件功能
产品参数设置:可设置产品规格、正负公差等参数;
系统参数设置:可设置故障通道、通信端口、系统的校零等;
数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。
报警设置:可设置超差、设备超温、管材超温报警的阈值;
修正功能:自动/手动,输入热膨胀系数后校准。
温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
(3)技术优势:
1、高精度、免校准
蓝鹏测径仪采用经过严格设计计算的光路系统,成像边界清晰。且全系产品按照3微米的精度调校,达到大直径测径仪国际头部水平。在正常使用过程中,测径仪针对量程范围内的所有尺寸免于校准,为使用方提供了前所未有的便利。
2、高频测量
测径仪的扫描频率取决于两个条件:一是高扫描频率的CCD芯片;二是数字化的信号采集系统。蓝鹏测径仪采用扫描频率为35MHz的新型高频线阵CCD芯片,与公司独立研发的全数字化信号采集系统相结合,采样频率可达2000Hz,国内技术优势明显。
3、转速及性能
旋转速度可达50转/min,目前国内旋转速度zui快;旋转方向及旋转速度均由测量系统软件设置,并实时监控;导电滑环自带屏蔽和抗干扰性能,传输数据性能可靠,使用寿命长;整机使用寿命可达10年。
4、智能化
蓝鹏测径仪可做到本地接收并解析测量数据,实时显示各路测头的测量结果;智能监测:镜片洁净度、实时监测设备内部温度、风压和测量中心高度等设备参;智能自检:定时自检,保证系统的稳定性和测量数据的准确性;智能自动调高:智能捕捉最佳的测量位置并自动实现测量中心高度调整;提供SDK开发包,支持二次开发;国内屈指可数的可与ibapda系统进行数据对接的测径仪;支持多种协议,便捷接入各种二级系统、通用mes系统;支持红检工位异地部署。
(4)应用范围:
设备可用于对螺纹钢,圆钢、方钢进行在线尺寸检测。
现场应用视频:https://www.ixigua.com/7241750112488129064?logTag=e832d535b3a9ba0a7e97
5、技术参数:
型号 |
测量范围 (mm) |
轧材直径 (mm) |
测量精度 (mm) |
重复性 (mm) |
测量频率 (Hz) |
外形尺寸 |
重量 (kg) |
JW04-SX150-A |
20-150 |
35-135 |
±0.03 |
0.01 |
500-2000 |
1880×430×1700 |
980 |
JW04-SX165-A |
0-165 |
0.5-150 |
±0.03 |
0.01 |
500-2000 |
1880×430×1700 |
1100 |
JW04-SX185-A |
55-185 |
70-170 |
±0.03 |
0.01 |
500-2000 |
1980×430×1800 |
1200 |
JW04-SX235-A |
105-235 |
120-120 |
±0.03 |
0.01 |
500-2000 |
1980×430×1800 |
1280 |
JW04-SX285-A |
155-285 |
170-270 |
±0.03 |
0.01 |
500-2000 |
2100×480×1900 |
1480 |
JW04-SX600-A |
100-600 |
160-500 |
±0.02 |
0.01 |
500-2000 |
2300×500×2100 |
1680 |
