O型激光测厚仪使用方法

作者:蓝鹏测控发布时间:2020-08-25阅读次数:

 沿整个带材横向的厚度瞬时测量已经取代了单点厚度测量,O型激光测厚仪是应用于塑料薄膜、造纸、无纺布、合成皮革等领域的在线质量检测和控制系统。

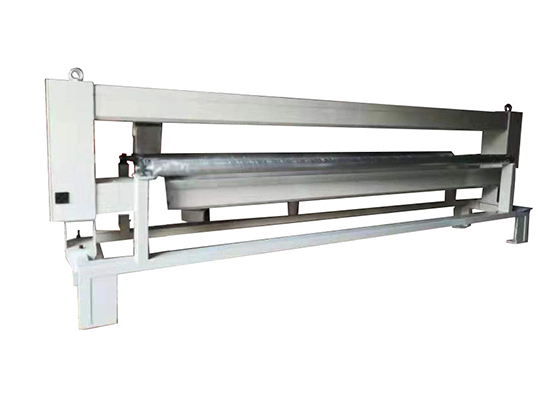

激光测厚仪整套系统主要包括O型扫描架、操作员站、APC控制系统和测厚仪支架、冷水机等组成。扫描架的主要部件有厚度传感器、扫描架本体、PLC、导轨和滑块等。
扫描架是厚度传感器的载体,保证厚度传感器在被测物上平滑地,高精度地来回扫描。PLC采集和处理来自厚度传感器的厚度信号,并把它送往操作员站。
设备操作步骤
1、开机及测量操作
1)开机
开机顺序:控制柜后面板“电源开关”→前面板“工作开”按钮→“工控机”→冷水机开机→O型扫描架“供电”旋钮→O型扫描架“启动”按钮。
2)打开测量软件
双击工控机桌面上的快捷方式图标,打开测量软件。
3)设定或选取产品参数
根据产品规格选择或添加产品型号和参数。
4)厚度传感器参数配置
根据现场环境条件配置好传感器参数。
5)测量
点击“开始测量”,系统进入测量状态。
6)关闭测量软件
全部产品测量完成后,点击“停止测量”,系统退出测量状态。单击“退出”按钮或程序界面右上角的“×”按钮即可退出测量软件。
7)关机
在操作系统内安全关闭计算机→关闭扫描架“供电”→关闭冷水机→按下控制柜面板上“工作关”按钮→关闭控制柜后面板上的电源总开关。
2、O型扫描架现场操作
O型扫描架上设置有“启动”、“退出”、“供电”、“急停”以及上下两个箭头,共六个操作按钮。其中“供电”旋钮旋转到开启位置为O型扫描架整体供电;按下“急停”按钮设备整体断电;按下“启动”按钮厚度传感器开机;按下“退出”按钮厚度传感器关机;按下向上的箭头厚度传感器向左侧移动;按下向下的箭头厚度传感器向右侧移动。
现场操作传感器移动按钮,可实现固定位置测量。
O型激光测厚仪操作简单,使用方便,上手容易,以上就是该仪器的使用方法,希望给您带来帮助。具体的操作方法也会在说明书中详细说明。
