智能测径仪内置的七大保障

作者:蓝鹏测控发布时间:2020-08-19阅读次数:

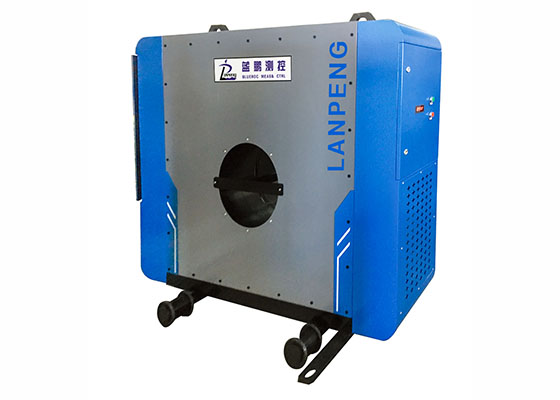

 智能测径仪用于各种热轧钢材的外径尺寸的在线检测,加装众多保护措施,智能测径仪可应用于圆钢检测与方钢检测,是一种多功能检测仪器。
在测量状态下,圆钢测量系统主界面中可以实时显示圆钢的直径、平均直径、椭圆度以及四路测头的测量值;实时显示圆钢截面的动态图形;实时显示测量数据的动态波动曲线。
方钢测量系统主界面中实时显示方钢的水平尺寸、竖直尺寸和两条对角线的测量值;实时显示水平凹凸度、竖直凹凸度和对角线偏差;实时显示方钢截面的动态图形;实时显示测量数据的动态波动曲线。

测径仪内除接收镜头内的信号采集电路以外,还有一些电子元器件和通讯设备构成的测径仪的电路系统。主要包括:
1)测头部件的每个接收镜头内部设置信号采集电路板1块,电路板上设置CCD芯片以及信号采集电路。电路板采集的原始数据通过网络传输到工控机进行处理、计算。
2)测径仪主盘体上设置温度传感器1个,传感器实时监测主盘体的温度并发送到嵌入式智能模块及上位机测量软件系统。当主盘体温度超过设定的温度(一般设置为50℃)时,系统将报警提示测径仪超温。
3)测径仪风道上设置风压传感器1个,风压信号实时发送到嵌入式智能模块及上位机测量软件系统。当为测径仪冷却防尘设置的高压风机未开机或出现故障时,系统将报警提示测径仪内无风。
4)测径仪进水管路上设置水流指示器1个,水流信号实时发送到嵌入式智能模块及上位机测量软件系统。当管路中水没有流动时,系统将报警提示水路故障。
5)测径仪内部的电气箱内还设置有为保障测头部件正常工作配置的5V、12V开关电源、为光源提供3V供电和控制的光源驱动板、为CCD采集电路供电的5V分压板、测头信号采集同步电路板等。
6)测径仪内部通讯系统主要由串口服务器、光纤收发器和尾纤等组成。CCD芯片采集的测量数据和温度、风压数据通过数据线接入串口服务器集合成一路数据,再通过光纤收发器转换成光信号,由尾纤接至外壳上的数据输出端。
7)测径仪的测量车上设置有三级声光报警器,报警器由嵌入式智能模块驱动,当测径仪内部超温、供风系统内无风压或冷却水系统内无水流动时,声光报警器相应颜色的灯光闪烁同时发出声音报警提示。
智能测径仪作为高性能的在线检测系统,可实现圆形与方形钢材的尺寸检测,可对被测轧材规格范围大、精度要求高的轧材进行高性能的检测,特别适合生产多种样式轧材的钢厂使用。
