线材测径仪即可测量线材 又实现了盘螺的检测 测径仪技术升级

作者:蓝鹏测控发布时间:2019-09-09阅读次数:



线材测径仪作为高精度高速度的在线检测设备,应用于轧钢的在线检测,它以每秒1000个数据的速度能对1200℃左右的轧材进行在线检测,而经过技术工程师的升级改造,线材测径仪实现了线材与盘螺的测量。

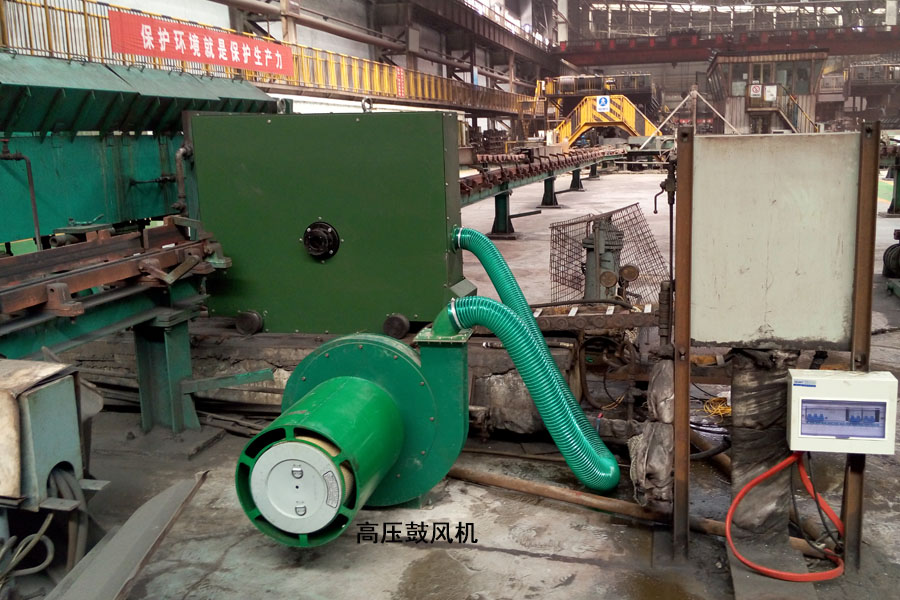

线材测径仪是高精度的测量设备,线材的测量精度≤±0.01mm,盘螺测量精度是≤±0.05mm,测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。



测径仪工作时,由CCD成像法的光学测头捕捉被测物的光学信号,使被测物在CCD芯片上成像;CCD芯片再将光学信号转换成电信号;电信号通过模数转换后形成数字信号传输给工控机进行计算、曲线拟合等复杂运算。运算结果将同时在主控室LCD液晶显示器和现场LED显示屏上显示。

测径仪的软件系统是根据轧钢生产线的质量监控要求自主研发的测量系统。根据线材种类不同,测量系统分为“圆钢测量系统”和“螺纹钢测量系统”两种。

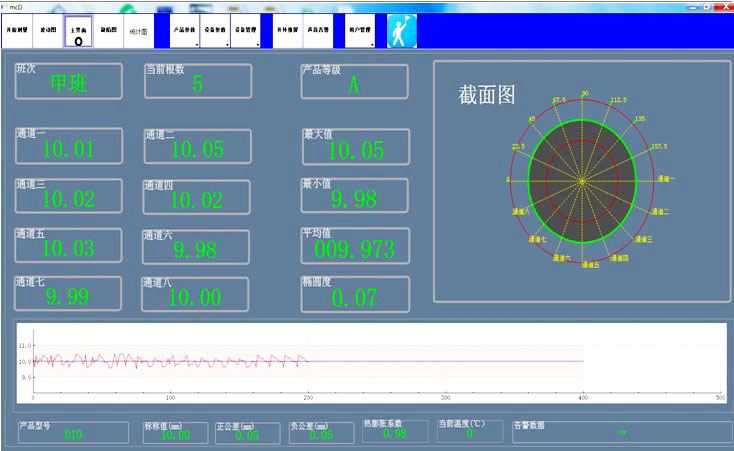

圆钢测量系统在测量状态下,“主界面”中可以实时显示最大直径、最小直径、平均直径、椭圆度以及八路测头的测量值;实时显示圆钢截面的动态图形;实时显示测量数据动态趋势。

螺纹钢测量系统主界面中可以实时显示螺纹钢的内径、纵肋高、横肋高;实时显示基圆截面的动态图形;实时显示内径测量数据动态趋势。当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差时,数据的颜色呈红色。

线材测径仪是升级后的设备,除软件本身具备测量数据的存储及分析功能以外软件还提供外部数据库,方便使用方根据自身的需求进行测量数据的加工、整理、分析、计算、统计等。

线材测径仪作为高质量的在线检测设备,应用于高线及盘螺的在线检测,实现质量的在线监控,它的使用解决了人工检测速度慢,精度低,易受影响等缺陷,也是自动化生产中必不可少的质量监督设备。

本文由保定市蓝鹏测控科技有限公司编写
