品质、速度、效率的提升将会给生产厂家带来巨大的经济效益，也是各生产人员重点考虑且改进的一大项目，为了达到上述几点，现在生产模式越来越自动化智能化，随着自动化工厂的普及，在线检测系统也要跟上生产步伐。对钢管等需要检测直线度的轧材来说，选择在线检测设备是非常重要的。

在线直线度测量仪采用的光电测头对矫直后的棒材直线度进行测量。测量时在水平（X轴）和竖直（Y轴）方向上各设置3组测头测量钢管X轴和Y轴方向的边缘位置，被测钢管通过测量仪时，每组测头采集图1所示截面的X轴和Y轴方向的位置数据。3组测头共采集同时刻的3组位置数据。系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2，利用三角函数即可计算出棒材直线度的实际误差δ。

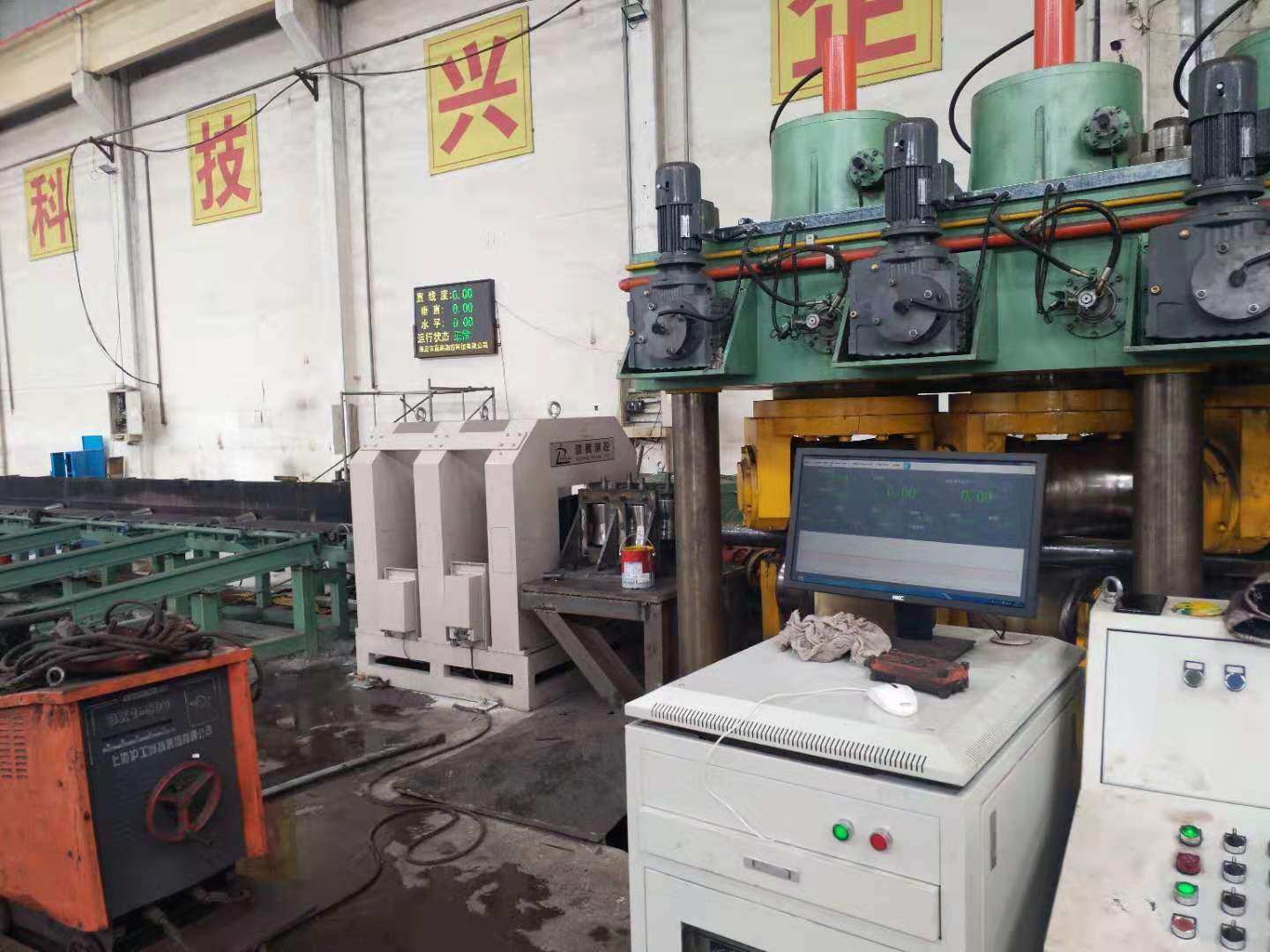

在线直线度测量仪是集光学、机械、电子电路、通讯和计算机软件技术为一身高科技测量仪器，整套系统主要由测量仪、测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

直线度测量仪将被安装在轧制线上的特定区域，用以监测任何线材、棒材、管材的轧制尺寸变化并进行实时提示，测量速度可达500次/秒（即每2ms测量一个数据），并在-20~+45℃的温度范围内工作。

直线度测量仪软件功能

显示器显示内容：实时直线度误差值及最大直线度误差。

产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。

系统参数设置：可设置刷新频率、通信端口等。

报警设置：可设置报警的形式和阈值，测量值超差时声光报警。

修正功能：误差过大时，放入标准直棒后校准可恢复精度。

存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。

直线度测宽仪作为质量监测系统，能很好的履行职责，在遇到不合格的产品时，及时进行超差报警，并给予提示，它的测量速度快，并且做到全检，是高质量的在线检测设备，是提高质量，提升效率的重要仪器。

本文由保定市蓝鹏测控科技有限公司编写
