直线度国标 直线度测量仪检测步骤

作者:蓝鹏测控发布时间:2019-08-23阅读次数:



今天和大家说说什么是直线度测量仪,其实这就是一个东西,但是我们先要了解什么是直线度,下面就和大家来解释一下直线度的定义,了解直线度测量仪必须先要知道直线度是什么。

直线度:限制实际直线对理想直线变动量的一种形状公差。由形状(理想包容形状)、大小(公差值)、方向、位置四个要素组成。用于限制一个平面内的直线形状偏差,限制空间直线在某一方向上的形状偏差,限制空间直线在任一方向上的形状偏差。

直线度测量仪执行的国家标准:

直线度测量仪主要参考了标准号为GB/T11336-2004的国家标准《直线度误差检测》。检测装置主要用于圆管的内孔和外圆的直线度检测,同时可检测内外圆的同轴度。检测目的的实现利用了激光的直线性和PSD传感器可精确定位光的能量中心位置的功能。



检测步骤:

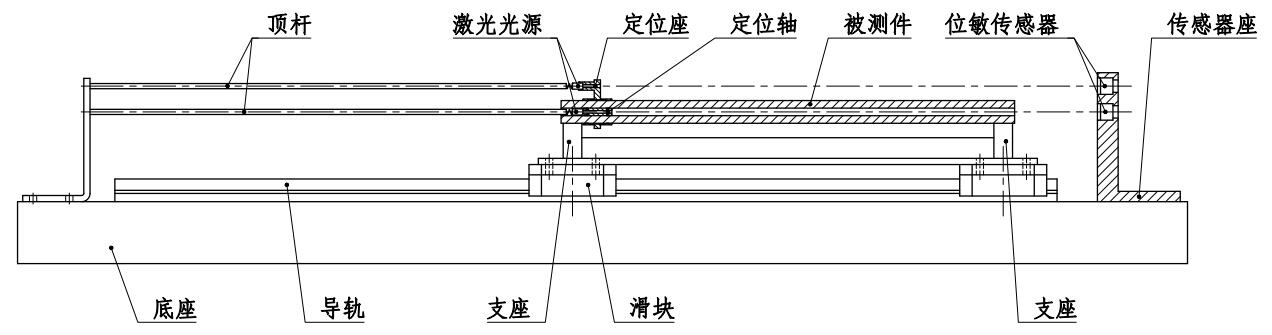

1)将被测圆管和定位轴、定位座插入到图示位置;

2)将被测圆管的两端固定在支座上;

3)调整两个位敏传感器的位置,使十字光标接近坐标原点(0,0);

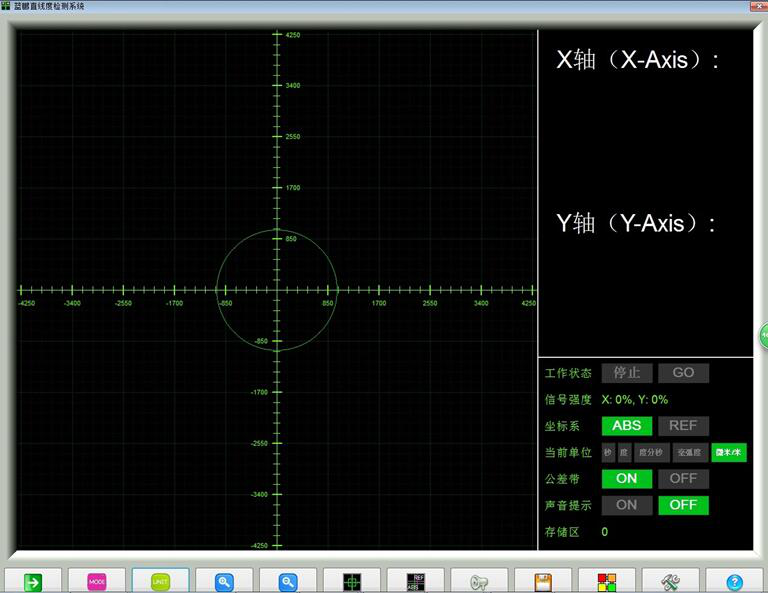

4)点击开始检测,待检测软件P0点出现坐标后推动圆管至第二个检测点位置;

5)待检测软件P1点出现坐标后推动圆管至第三个检测点位置;

6)重复上述步骤直至设置的5个点或7个点检测完毕;

7)检测完最后一个点后等待2秒,系统将直接显示各点的检测结果,可根据检测结果判定被测件是否合格。



通过直线度测量仪对直线度与同轴度等多种几何尺寸的在线测量量,效果远远超过人工手动测量方法,它的使用为生产人员带来更大的便利,同时减少了劳动量,易于分析,便于调整轧机,是现代化自动化生产中必不可少的设备。
