唯数据不朽 轧钢测径仪提供哪些详细数据依据?

作者:蓝鹏测控发布时间:2021-04-23阅读次数:

 数据就是数值,也就是我们通过观察、实验或计算得出的结果。数据有很多种,它可以是数字、文字、图像、声音等。可以用于科学研究、设计、查证、数学等。数据提供的是事实依据,得到众多数据可通过对其分析进行归纳整理,其重要性可想而知。

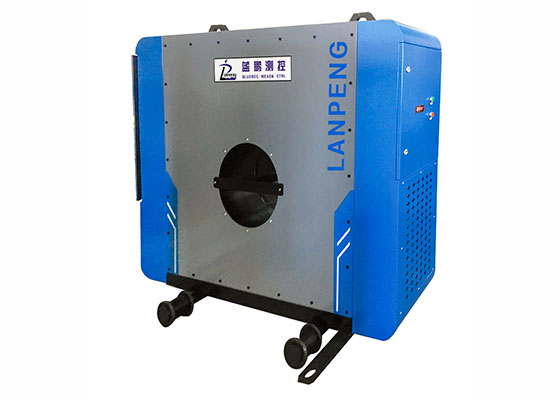

轧钢测径仪是一个提供外径数据的检测设备,基于实际检测的数据是质量依据,是客观事实,是分析基础。下面看一下提供哪些数据。

1、外径尺寸
轧钢测径仪通常由八轴测头组成,是应用于轧钢检测中的优质组合,刚好可以实现整体截面的检测,它可以实现八个方向的外径尺寸显示,并计算出最大直径、最小直径、平均直径等尺寸。
2、椭圆度
椭圆度是影响钢材质量的重要因素之一,而测径仪也是可以根据检测的数据就算椭圆度尺寸的,同时由于测头位于同一平面且同时检测,得到的是同一截面的外径及椭圆度尺寸,测头旋转虽然同样兼顾了整体截面,但却不是同一截面,因此固定测头的椭圆度检测更准确。
3、内径、肋高检测
关于内径与肋高的检测,检测的是螺纹钢的几何尺寸,它既可检测圆钢,同样也适用于检测螺纹钢,可以实时显示螺纹钢的内径、纵肋高、横肋高、截面面积等尺寸。
4、截面图
在系统软件界面上,会根据八轴检测的数据拟合出轧材的横截面样式,并且标注八轴测头分别对应的位置,具有两条红色圆线用于显示其范围公差,通过图像就能直观的看出轧材的截面形状。
5、趋势图
趋势图是以时间为横轴,观察变量为纵轴,用以反映时间与数量之间的关系,而轧钢测径仪的趋势图则是反应外径与时间的关系,通过观测缺陷图的变化,有周期性的不合格时,还可提前调整轧机,以减小不合格产品的产生。
6、波动图与缺陷图
波动图与缺陷图均是分别显示的八轴每个测头检测数据的波动与缺陷图像。其中波动图可看到整根轧材外径的变化趋势;缺陷图可以观察到八路测量值的超差类型,可以十分形象、及时地得到线、棒材的轧制缺陷分布,及其延续的长度,从而适度地调整轧制的工艺配置。
7、历史记录
历史记录对于完成生产后的整理分析,对客户的展示都有着重要的作用,测径仪可长期存储历史数据,并随时查看,查看时不仅仅看的到检测数据,还能看到图像。
关于轧钢测径仪的检测数据及其功用就先简单的介绍到这里,其实不仅仅是以上数据,包括简单的表面缺陷、热膨胀系数的计算等均是可以的。
