测量整个剖面的激光轮廓测量仪

作者:蓝鹏测控发布时间:2021-04-08阅读次数:



目前缺乏对圆钢、钢管、T型钢等长材的表面缺陷的直接定量测量和评定方法,为了有效得到长材的表面状态,对错辊、耳子、折痕、凹坑等的缺陷及时得知,以便提前调整轧机,减少缺陷的产生,采用激光轮廓仪直接测量表面缺陷状态。

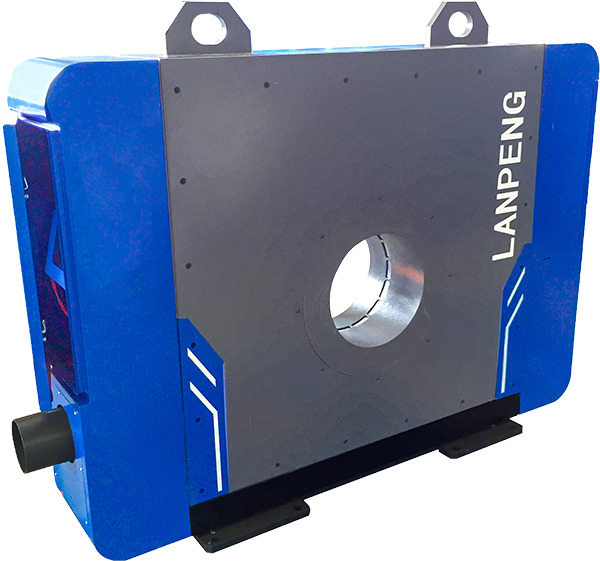

激光轮廓测量仪是可测量整个剖面的轮廓缺陷的,它采用均布的4只二维激光测量传感器测量轧材截面,4只传感器包容轧材整个截面,真正做到无盲区测量。
二维激光测量传感器采用激光三角法测量。测量时传感器发射1束线激光照射被测物的表面,传感器内的摄像系统拍摄被测物表面线形光斑的图像。通过分析光斑在摄像系统CCD或CMOS芯片上的位置可得到线形光斑X轴和Z轴的坐标尺寸。
激光轮廓测量仪是能够对被测长材的整个剖面进行检测的,同时它作为在线测量仪器,随着轧材的生产,会得到多个截面信息,它的测量频率为4000Hz,即每秒测量4000个剖面,它同样具备强大的测控软件,通过对横截面进行监测,随后形成高分辨率显示完整表面,从而允许检测出局部和周期性的表面缺陷,以及轧制产品的尺寸变化。
要想实现圆形、方形、螺纹钢、六角形、轨梁、T型、H型等长材产品的在线表面缺陷检测与轮廓度检测,不妨试试激光轮廓测量仪。
