请选用中国人自己的钢板测宽仪

作者:蓝鹏测控发布时间:2021-04-02阅读次数:



随着轧钢技术不断发展,轧钢工业的轧制节奏不断的加快,这就对轧制钢材的检测技术提出了更高的要求。为了提高成品合格率,适应高速的轧制节奏,在线检测技术要求更加快速、稳定、精确地自动测量成品尺寸。冷热轧钢板、带钢、钢带在线测宽可采用光电测宽仪来进行检测,是专门用于冶金行业板材宽度检测的在线全数字化测量设备。使用在线测宽仪测量的数据客观、实时性好、测量结果保存完整,适用于生产线的质量监测、跟踪和生产工艺分析。

薄板的宽度为500~1500毫米;厚的宽度为600~3000毫米。可以说钢板的宽度范围跨度很大,并且需要较宽的测量范围,要想实现高精度的检测,就要解决这两项问题。
一般有3种检测方案可选:
1、平行光检测法

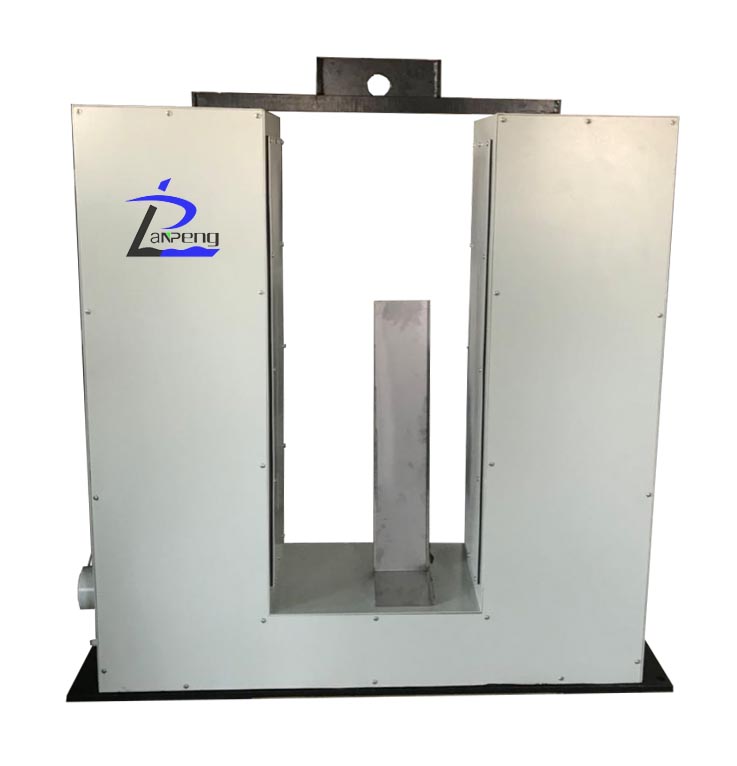

测宽仪采用双测头测宽原理对板材的宽度进行测量,双测头有两种形式,当被测物的宽度范围较小时采用固定式双测头(KG01-SG型);当被测物的宽度范围较大时采用测量范围可调双测头(KG01-SY型)。
2、广角测头检测法
采用广角测头测量,测头竖直布置,广角光电测头简称广角测头,是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源,光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大,可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象,所以利用广角测头测量需要进行物距修正。
3、平行光与双广角相结合
采用双测头测宽原理对板材的宽度进行测量,测头竖直布置,可测量板面呈水平状态下通过的板材宽度。测宽仪的双测头分别独立设置在套滑台模组上,且每个测头处增设广角测头,通过广角测头监测的板材边缘位置调整宽度测头的位置。
这三种测量方式可实现各种类型的钢板宽度在线检测,以高标准严要求完成工作,是钢板高品质生产的重要因素,这三种钢板测宽仪都为国产,性价比更高,价格更优惠,让每一分钱都花在刀刃上。
