光电测宽仪的五种测量方式

作者:蓝鹏测控发布时间:2021-03-19阅读次数:

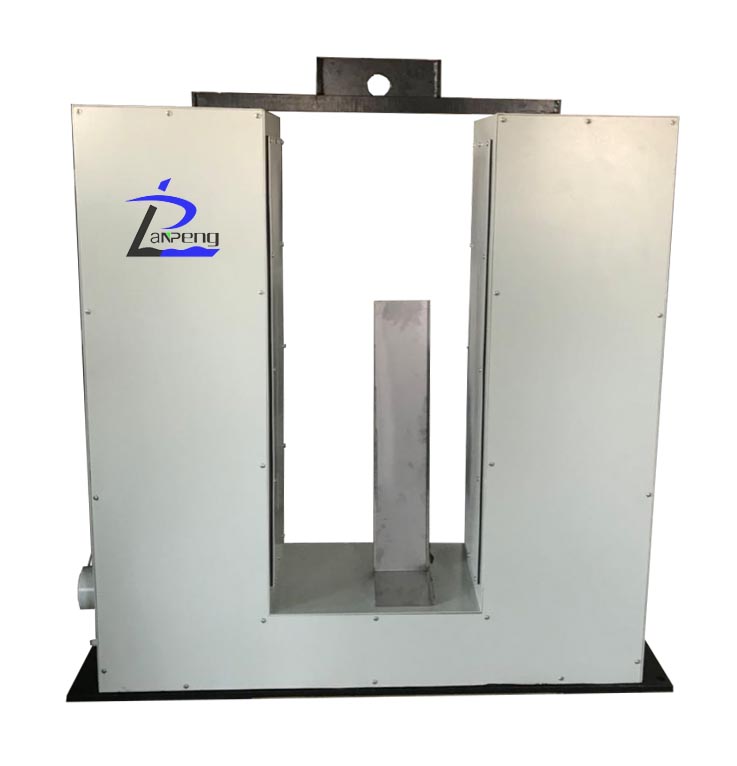

光电测宽仪是在线宽度检测设备,也是现在常用的能进行高精度检测板材宽度尺寸的设备,但你知道吗,同为光电测宽仪,有五种不同的检测方式以应对不同形态的板材宽度检测,下面就来看一下这五种检测方式。

1、范围较小的板材
这种的板材选用单测头就可以完成宽度尺寸的检测,这种方式的设备主要是用于板材宽度小的轧材进行检测,一般在70mm以内,窄带钢等均可测量。
2、板材宽度大但不同板材间的波动小
针对这类板材,单测头的测宽仪已经不能满足测量需求,因此研发了固定间距双测头的检测方法,它采用的是边缘检测法,测头仅测两边边缘宽度,测头之间的间距是固定的,根据软件计算,即可得到准确的宽度值。
3、板材宽度大且不同板材间的波动大
不同板材间宽度波动大,这样的板材检测以上介绍的2种方式并不适用,因此在固定间距双测头的基础上进行了拓展,将测头形式改为间距可调双测头方式,能实现各种板材的宽度检测并能保证测量精度。
4、静止测量
对生产好后的板材进行测量,通过搭建平台,进行宽度尺寸的测量,还可通过导轨移动板材,这样能得到整根板材的宽度值。
5、板材扫描式测量方式
板材固定,通过移动测宽仪来实现整个板材的宽度测量。测宽仪通过光轴滑块副安装在平台上。电机转动时可带动测宽仪沿平台上移动。测量时将被测板材放置在平台的两个支架上,启动电机可对板材的全程进行扫描测量,当测宽仪处于平台的两端时可以对板材进行吊装操作。
五种不同的板材测宽仪完成各种类型的、不同方式的板材检测,实现高质量生产,可根据不同的生产需求选择合适的宽度检测设备。
