不同激光测厚仪的精度能达到多少?

作者:蓝鹏测控发布时间:2021-03-09阅读次数:



激光测厚仪是基于激光检测原理实现厚度尺寸测量的精密设备,根据不同的检测形式,被测物特性,其分为多种类型。下面就来简单的看一下,不同类型的激光测厚仪的检测精度。

先来了解一下激光测厚仪的分类,按测头组成分:内置1只激光位移传感器,上下两个对射的激光位移传感器;按检测方式分:接触式测厚仪,非接触式测厚仪;按测头组数分:单点测厚仪,多点测厚仪(2、3、4、5...);按传感器分:激光位移传感器,激光测距传感器,二维激光测量传感器,激光位敏传感器;按宽板材的检测方式分:扫描式测厚仪,多点测厚仪。
部分激光测厚仪的检测精度:
HW01-DG120型单点测厚仪内置1只高精度激光位移传感器,以托板为基准面测量托板上堆放物品的高度。适用范围:机械、化工、食品等。0~120mm测量范围的测量精度能达到0.1mm。
以下几种厚度测量装置的测量精度均为:0-20mm的测量范围达到±0.03mm,0-30mm的测量范围达到±0.03mm,0-50mm的测量范围达到±0.12mm。
HW01—SG系列单点测厚仪采用上下两个对射的激光位移传感器测量圆盘状物体边缘的厚度。圆盘放置在由步进电机驱动的托盘上,点按测量按钮托盘旋转一周,可测量被测物整个圆周上边缘厚度。适用行业:机械加工、汽车等圆盘状工件的测量。

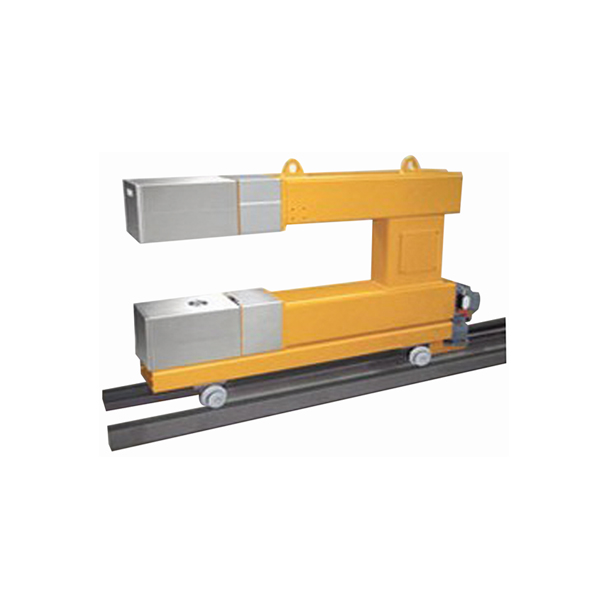

单点、多点测厚仪整体采用C型架结构,C型架上安装上下两个对射的激光位移传感器,可测量一个点的厚度尺寸。测厚仪配置单片机计算系统,测量时可实时观察厚度数据变化。适用行业:轧钢、有色金属、橡胶、塑料、木板等。
止水带三点测厚仪可测量各种截面形状的工程用止水带。设备内置3对激光位移传感器测量止水带3个点的厚度尺寸,传感器可沿止水带宽度方向扫描测量各宽度坐标上的厚度。0-30mm的测量范围测量精度达到±0.05mm,0-50mm的测量范围测量精度达到±0.15mm。
接触式测厚仪的激光传感器为接触式传感器,当厚度测量范围为1~10mm时,测量精度≤±0.01mm。适用范围:设备主要应用于常温钢板、有色金属等硬质板材静态测量或生产线上具有短暂停止工位的间歇性厚度测量。另外还有多种类型的接触式测厚仪,如:当厚度测量范围为10~120mm时,测量精度≤±0.05mm;当厚度测量范围为1-10mm时,测量精度±0.02mm。
激光测厚仪种类多,分类可互通互用,根据需求进行定制,以上介绍的为常用设备的精度尺寸,根据需求也可定制其它测量范围、测量精度,是非常灵活的测量装置。
