钢管在线直径直线度测量仪详解

作者:蓝鹏测控发布时间:2021-03-01阅读次数:



钢管测量仪是一款复合测量仪,用于直线度与直径尺寸的在线检测,直线度测量仪主要用于检测直线度误差,并将数据显示于显示屏上,配备专业的测控系统,进行检测分析,将数据以更直观的方式展现。

直线度公差指单一实际直线允许的变动全量。用于控制平面或空间直线的形状误差,其公差带根据不同的情况有几种不同的形式。直线度的测量自动测量能给工作人员提供准确的信息,保证轧材符合标准。
直线度工作介绍:3台小型测量仪同时采集各截面边沿的位置,计算圆棒的直线度误差,与测径数据采集不冲突。当直线度超过设定的公差范围时,声光报警器自动声光报警,达到合格判定的目的。测量的数据传输到控制柜中进行存储、显示、分析等。
直线度直径测量仪复合系统主要由测量仪(3台小型测量仪组成)、测量仪支架、托辊、过钢导槽、控制柜、工控机、显示器、LED显示屏、声光报警器等组成。

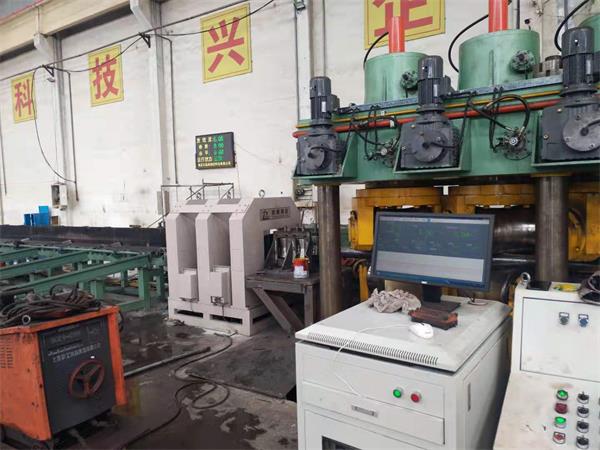

整个系统中测量仪安装在轧制现场,控制柜安放在控制室或其它环境适合电脑工作的室内。测量仪的供电电源由控制柜引入,测量仪的12组测头采用串口服务器合并成1路数据后通过网线或光缆传输至控制柜内的工控机。
直线度测量仪参数:
设备名称:直径及直线度复合测量仪
测头数:12组间距可调单镜筒测头
测量系统:蓝鹏测量系统
直径测量范围:0-25mm;
被测物直径范围:10-20mm;
外径测量精度:±0.02mm;
直线度测量精度:±0.08mm或者±0.05mm;
测量频率:500Hz;
电源电压(V):AC220±15%,50Hz
环境温度(℃):测径仪、工控机:-10~50℃
环境湿度(%rh):≤80(不结露)
直线度测量仪采用在线检测方式,比人工机械法检测更出众,同时兼顾直径测量,这种复合测量方式,完成更多的功能,性价比高,带来的价值更大。
