LPBJH450.2型砂轮基体测量仪的传感器1选用LJ-V7060型传感器，通过直线导轨滑台1、2设置在基体旋转托盘的侧面，测量光束通过旋转托盘中心可直接测量基体的半径尺寸。

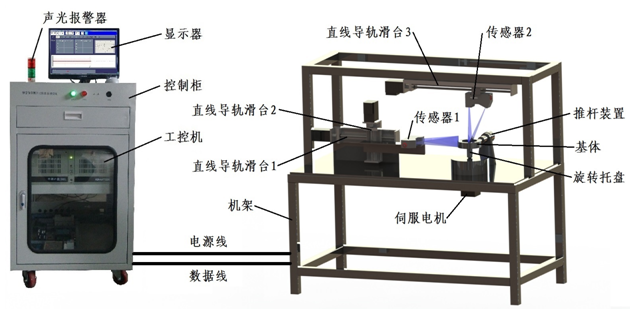

LPBJH450.2型砂轮基体测量仪：

当伺服电机带动基体旋转1周后，可以测量出基体的外径、外圆周上凹槽的直径、凹槽宽度等尺寸。外圆直径测量通过基体旋转1周内的Z轴测量值的最大值和最小值的相加选取。

精度可以达到0.03mm之内，凹槽宽度尺寸通过直线导轨滑台2带动直线导轨滑台1上下运动至凹槽位置后进行测量，测量精度0.02mm。由于传感器的测量范围不满足φ8～φ300mm的测量范围要求，可以通用伺服电机驱动滑台1移动对测量范围进行调整。

传感器2主要测量基体上表面外径、基体总厚度、凹槽直径和凹槽深度等尺寸，对于凹槽直径可通过滑台带动传感器扫描基体，通过传感器Z轴数值的变化和滑台行走的距离计算凹槽的直径尺寸。对于基体总高度，采取以旋转托盘上表面为基准，利用传感器2的Z轴进行测量。滑台采用高定位精度滚珠丝杠和伺服电机驱动，实施时可通过调整滑台的移动速度调整测量精度到0.03mm以内。凹槽深度测量的精度为传感器Z轴精度，综合系统安装精度，可以达到0.02mm。

LPBJH450.2型砂轮基体测量仪可以获得多种数据，实现砂轮的高精度的在线测量，为测量也带来了便利，得到的数据多样，还具备数据存储分析功能。
