光电测量原理的直线度测量仪是如何对陶瓷管材检测的?

作者:蓝鹏测控发布时间:2021-02-22阅读次数:



直线度对于轧材零部件至关重要。即使是很小的误差也会导致磨损痕迹增加,从而使整个系统瘫痪。因此,如陶瓷管材等的直线度对其质量和使用寿命起决定性作用。圆管等轧材直线度测量大多采用手工测量或接触式传感器进行测量,手工测量对试验员素质要求高且测量结果重复性差,因此需求在线直线度检测装置进行质量检测。

在线直线度测量仪具有测量精度高、测量范围大、测量速度快、分辨率高等优点,可实现直线度、直径等几何参量的高精度测量,可实现直径和直线度的动态测量与性能检测,并对检测数据进行分析,具有软件系统,实现图形显示,可长期存储历史数据。

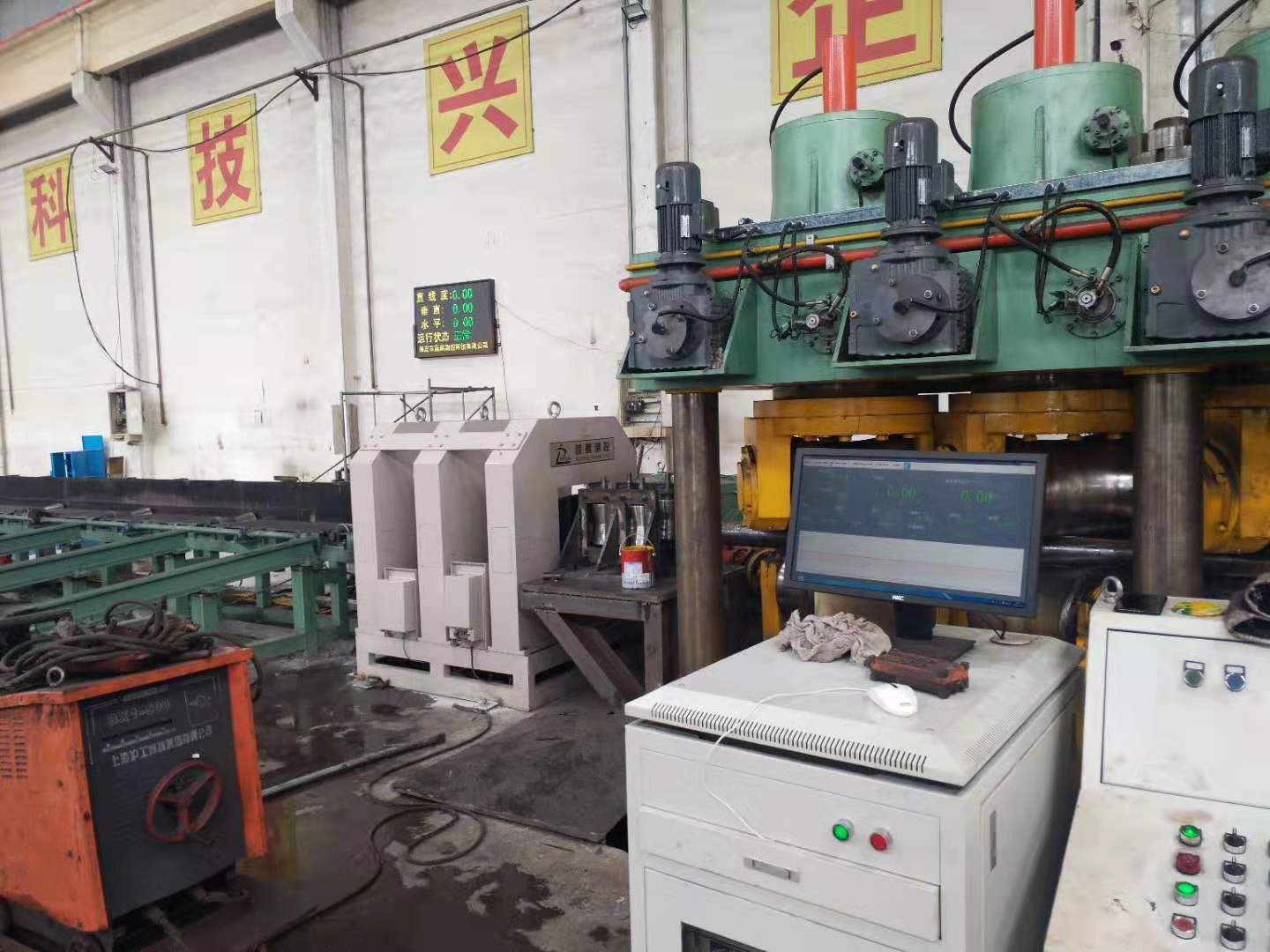

直线度测量仪是由三台测径仪组成,他们协同合作,共同完成直线度的检测,是一种基于光电检测原理的在线直线度检测系统,它是基于直径和位置测量原理进行测量的高精度检测设备,测量仪采用成90°交叉分布的2路光电测头同时测量被测物的直径和位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。直线度测量仪主要检测的数据有直线度、外径、椭圆度这三个几何尺寸。
三台设备同一时刻测量被测工件的位置数据左边和右边两台采集的位置连线,计算出中间设备的在直线度为0时的理论位置,与中间一台所获得的位置数据比较,差值即为被测工件在当前位置的直线偏差。
技术参数:
1)测量范围(mm):φ0~φ40;
2)被测物直径范围:1-30mm;
3)测量精度(mm):外径测量精度:±0.02mm;椭圆度精度:±0.02mm;直线度测量精度:±0.08mm/m;
4)测量频率(Hz):500;
5)电源电压(V) :AC 220±15% ,50Hz;
6)环境温度(℃):测径仪、工控机:-10~50℃;
7)环境湿度 (%rh) : ≤ 80(不结露)
直线度测量仪具有使用简便、稳定可靠、精度高的优势,它可应用于生产线上进行在线检测,同时也可兼顾外径尺寸的在线检测。
