轧钢测径仪进入球墨铸铁管制造行业

作者:蓝鹏测控发布时间:2019-09-23阅读次数:



用于1000℃左右的高温轧材进行测量,因此非常实用球墨铸铁管的在线外径测量。

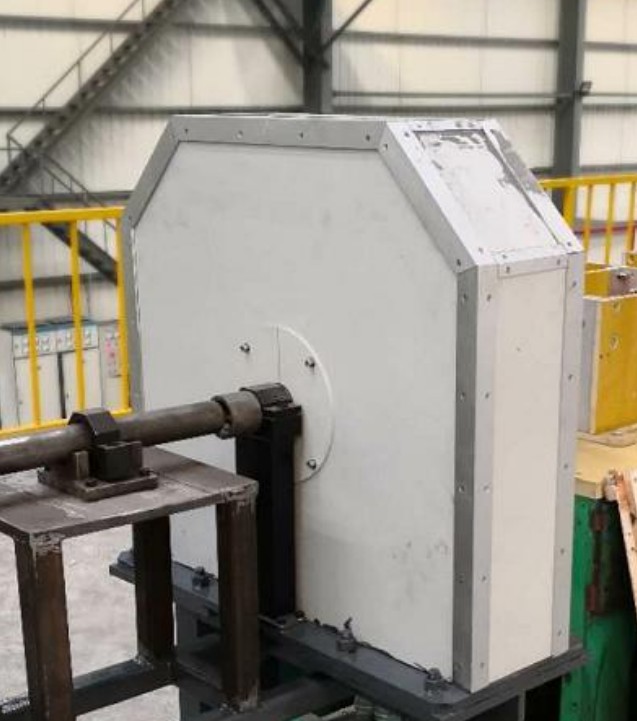

轧钢测径仪:

轧钢测径仪现已应用于多种钢铁行业现场使用,均可进行高精度的在线测量,应用于球墨铸铁管也可做到实时在线无损检测,不受恶劣环境的影响,实现高精度的在线测量。

轧钢测径仪采用光电测量系统和固定4组测头方式,对通过的轧材外轮廓几何尺寸进行在线实时测量。测量结果通过光缆传输到主操作室的上位机,并在LCD屏和现场LED屏上同步显示。测量数据可保存,可查询,超差时可报警。

轧钢测径仪利用轧线导槽间的缝隙进行测量,设备内不用过钢导管。测径仪内部预留不小于φ600过钢孔洞。轧钢测径仪采用导轨安装形式,检修时可沿扎线垂直方向下线,不影响轧线正常生产。

主要技术指标:

测量范围:φ60~φ250 mm
测量精度:测量圆钢≤0.03 mm
每个截面测量点数:测量圆钢4个直径尺寸(斜向为水平方向成25°)
重复性:<0.01 mm
测量频率:≥500 Hz(即每秒测量500个截面)
曝光时间: 0.1 ms

轧钢测径仪是高精度的在线测量设备,主要就是用于外径尺寸的在线检测,本文介绍的应用于球墨铸铁管的四路轧钢测径仪可以测量四个方向的外径尺寸及椭圆度尺寸,还可根据需求定制。
