在线轮廓仪精度 可测长材轮廓缺陷的测量仪

作者:蓝鹏测控发布时间:2021-02-18阅读次数:

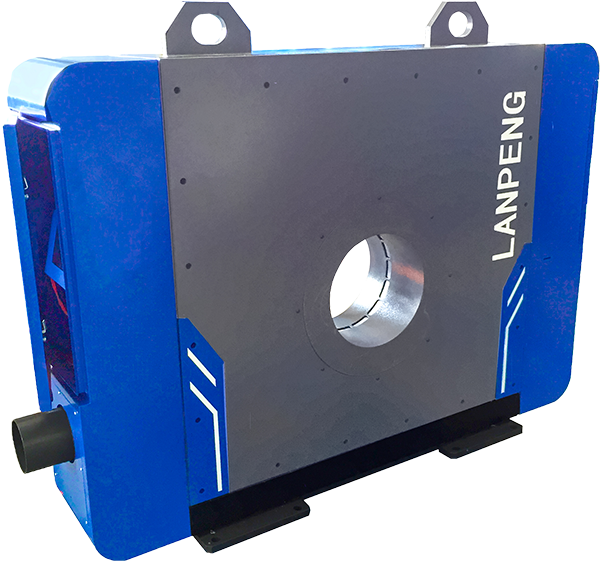

轮廓仪采用高精度四只二维激光测量传感器,四只激光传感器分布在同一平面上,每只传感器角度为90度,具有超大量程,实现高精度的在线检测,同时可拟合截面形状。其为在线检测系统,对生产中的轧材进行无损非接触的检测,无延时,实时得知生产状况,足够密集及稳定的数据源为后期数据处理、计算提供有力的保障。

轮廓仪是对长材缺陷进行在线检测的设备,其测量精度能达到0.03mm,可识别0.5mm及以上的缺陷,对生产中高质量的生产具有重要作用。
技术参数:
1、测量范围(mm):0~200 ;
2、测量精度(mm):±0.03 ;
3、可识别最小缺陷(mm):0.5 ;
4、测量频率(Hz):4000 ;
5、激光安全等级:2级 ;
轮廓仪仪激光原理进行在线检测,全覆盖的测量方式使得设备可以对轧材表面的折叠、翘曲、凹坑、凹槽、凸耳等缺陷,进行定性和定量的检测。测量软件系统根据各传感器的测量数据拟合截面形状,可在软件界面直观显示轧材的截面形状及关键尺寸。
轮廓测量仪帮助工作人员及时找出瑕疵产品,在线检测,实时性好,便于及时调整轧机,及时止损。轮廓仪的应用于圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品检测。
