切分轧制检测不用愁 一台测径仪就可搞定

作者:蓝鹏测控发布时间:2021-02-04阅读次数:



切分轧制是指在型钢轧机上利用特殊轧辊孔型和导卫装置将一根轧件沿纵向切成两根(或多根)轧件,进而轧出两根(或多根)成品轧材的轧制工艺。这种切分轧制将一线变成二线,将二线变成四线;或一线变成三线,甚至一线变成四线;加大坯料断面,可缩短轧制时间,提高轧机产量。

切分轧制对提高产量有着非常大的帮助,但检测难度相应加大,在线检测无法实现,成品检测滞后更大,采用更多的检测员也不如一台在线测径仪能达到更好的效果。
一般的测径仪肯定是不能实现检测的,轧材与轧材的间距小,测径仪安装困难,同时多台测径仪成本明显增加,考虑到遇到的种种问题,采用了测头组合形式的检测方法,使切分测径仪能轻松应对双切分、三切分、四切分、五切分等的轧制生产状态,完成高精度的在线检测。
切分测径仪用于三切分、四切分和五切分轧制,为了避免相邻轧材遮挡、干扰测头测量,测头的分布不能均匀分布。处于轧材两侧的测头间角度增加至40°,其余测头间的角度为20°。

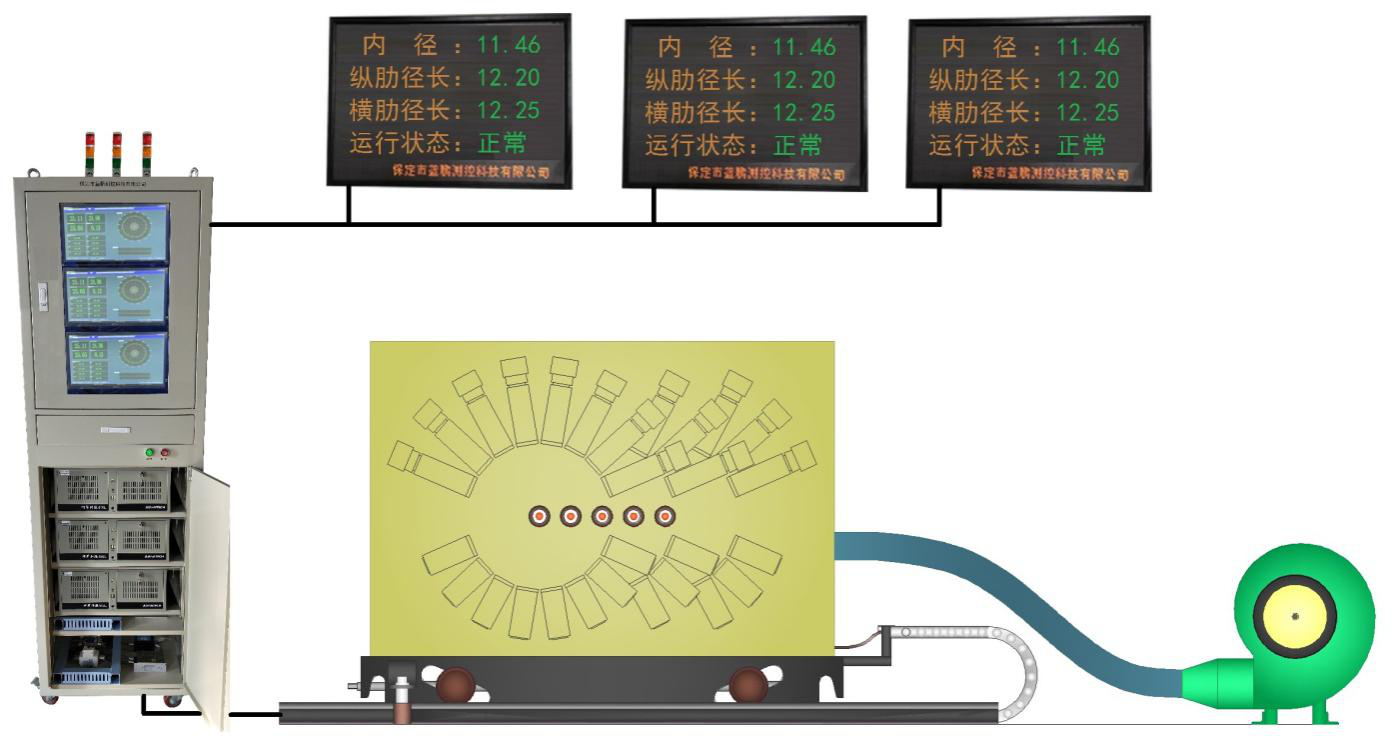

测径仪内部设置左、中、右三套测量单元,其中中间测量单元和右侧测量单元固定设置,左侧测量单元通过两套直线导轨副与小连接板连接,可以调整左右位置。当测量三切分的螺纹钢时,采用中间和右侧测量单元测量两侧的两根;当测量四切分的螺纹钢时,将左侧测量单元向中间调整,可测量两侧和中间靠左的三根;当测量五切分的螺纹钢时,将左侧测量单元向左侧调整,可测量两侧和正中间的三根。
左侧测量单元的调整,通过转动丝母使丝杠伸缩实现,调整距离有标尺显示。
切分测径仪的应用使切分生产不仅保证了产量,也提高了品质,是高性能的在线检测装置,使切分生产也能得到实时的质量监测。
切分测径仪可检测切分螺纹钢、切分圆钢等,应用于各种切分轧钢生产线,在保证精度的前提下,使得切分的多根钢材同时通过测量设备,实现多轧材外径的在线检测,完成了各轧材的质量检测。
