U型轧钢测径仪 技术引领高效检测

作者:蓝鹏测控发布时间:2019-09-23阅读次数:



轧钢测径仪一般都是用于恶劣轧制现场使用的高质量在线检测设备,LPBJ250.4棒材测径仪(以下简称测径仪)是非接触在线检测设备,主要用于冶金业棒材外径在线检测。

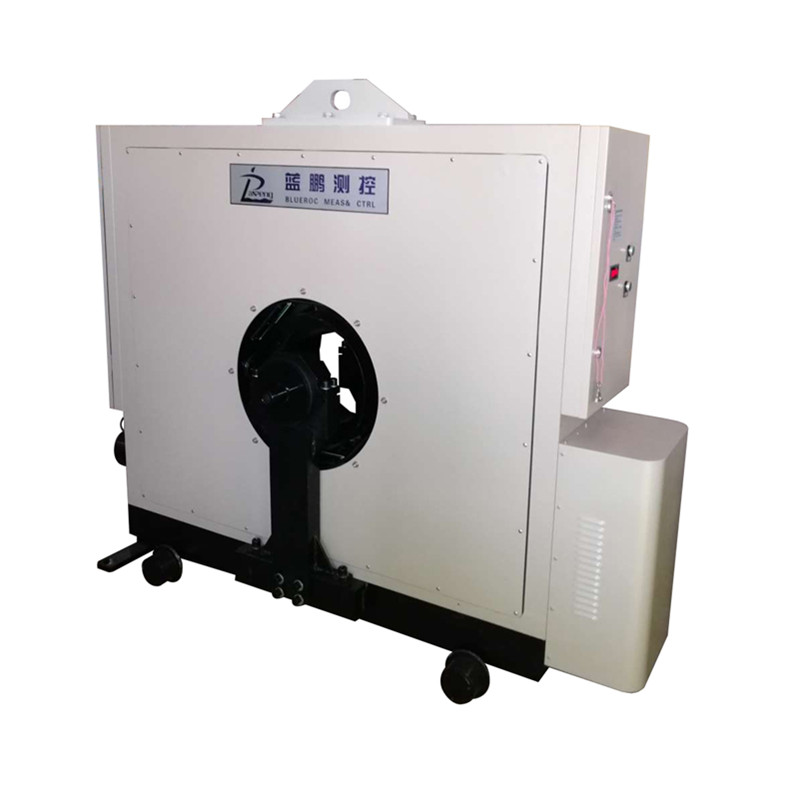

棒材测径仪



测量车内装有8组双镜筒测头, 8组双镜筒测头组成4路测量单元,可以测量轧制棒材水平、垂直和与水平方线斜25°的左右两个斜向尺寸。每组双镜筒测头由270单测头组成,单测头由平行光发射单元和光电子接收单元构成。发射单元内含特种LED光源,接收单元即数据采集处理系统。测得的数据经光纤通信传输到上位计算机。

测量车上装有带螺纹的插锁式上下线定位锁定机构,在测量车上线时可以快速定位。

测量车通过管路与高压风机联接,高压风机持续向测量车输送洁净的冷风,这样既保证测量车内的光电元件处于有效的工作温度下也将轧线上的水雾和氧化皮等灰尘阻挡在测量车外。

轧钢测径仪测量同一断面尺寸,而不是螺旋断面尺寸,比目前国际先进的旋转测径多获取近100倍的断面数据,且可测头尾部的断面数据,对工艺分析更准确方便。

轧钢测径仪是专门用于棒、线、管材的热态及冷态在线非接触实时测量。采用"真实形状"测量技术,测量不同的形状,为线、棒、管材工厂提高产品质量和自动化控制水平创造有利的条件。提供500Hz的测量频率,仪采用光电测量法,全数字处理技术,提供0.02mm的分高精度可靠测量。
