钢管在线直线度测量仪实时提供数据 矫直更及时

作者:蓝鹏测控发布时间:2021-02-01阅读次数:



钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器,它还是一种经济钢材。用钢管制造建筑结构网架、支柱和机械支架,可节省金属20~40%,而且可实现工厂化机械化施工。但多数钢管在生产过程中会遇到弯曲变形的问题,钢管在矫直过程中,在线检测是产品质量的重要保证。激光准直法、自准直光管检测法、拉线法及坐标测量法,在线实时自动测量具有相当的难度。本文介绍的钢管直线度测量仪,能实现在线检测直线度,为高质量生产及矫直提供数据。

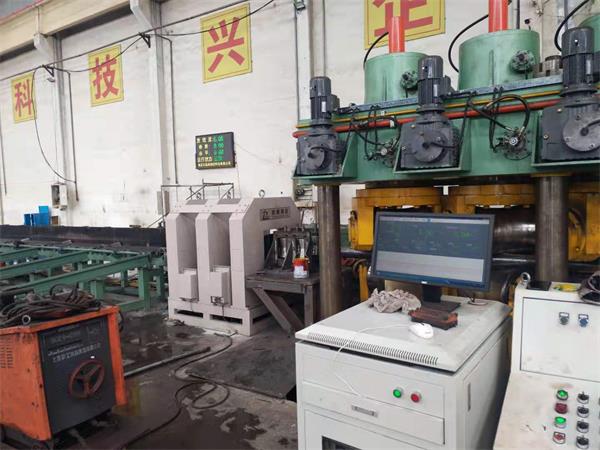

直线度测量仪由三台设备构成,每台直线度测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此,无论被测物的弯曲方向如何,测量仪均可测得真实的直线度尺寸。
数据计算方法:
系统根据测头1和测头3采集的X轴方向位置值拟合一条直线,位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ1、Y轴的直线度误差为δ2,即可计算出棒材直线度的实际误差δ。
技术参数:
(1)可测棒材直径范围(mm):50~140
(2)直线度测量精度(mm):≤±0.5
(3)测量频率(Hz):500
(4)环境温度要求(℃):-20~50
(5)环境湿度要求(%RH):85(不结露)
(6)测量仪的外形尺寸约(mm):1240×1150×1660(L×W×H)
直线度测量仪无需人工用肉眼去读数,可以减少由于人工读数产生的误差;无需人工去处理数据,数据采集仪会自动计算出平行度误差值。测量结果报警,一旦测量结果不在平行度公差带时,数据采集仪就会自动报警。既实用又好用,在自动化生产中,还可以对棒材、管材的直径与直线度共同检测。
非接触在线直线度测量仪是更符合现代化生产的高精度测量设备,以高标准严要求的标准实现直线度测量仪的生产制造,三台测量仪各自工作的同时,将数据汇总比较,实现在线直线度的检测,从而实现高质量的生产。
