JDG管外径允许偏差值 单轴测径仪的检测之路

作者:蓝鹏测控发布时间:2021-01-29阅读次数:

 JDG管(套接紧定式镀锌钢导管、电气安装用钢性金属平导管)是一种电气线路新型保护用导管。连接套管及其金属附件采用螺钉紧定连接技术组成的电线管路,无需做跨接地,焊接和套丝,外观为银白色或黄色。
Φ16管外径为“16mm”外径允许偏差为-0.30
Φ20管外径为“20mm”外径允许偏差为-0.30
Φ25管外径为“25mm”外径允许偏差为-0.30
Φ32管外径为“32mm”外径允许偏差为-0.40
Φ40管外径为“40mm”外径允许偏差为-0.40
Φ50管外径为“50mm”外径允许偏差为-0.50

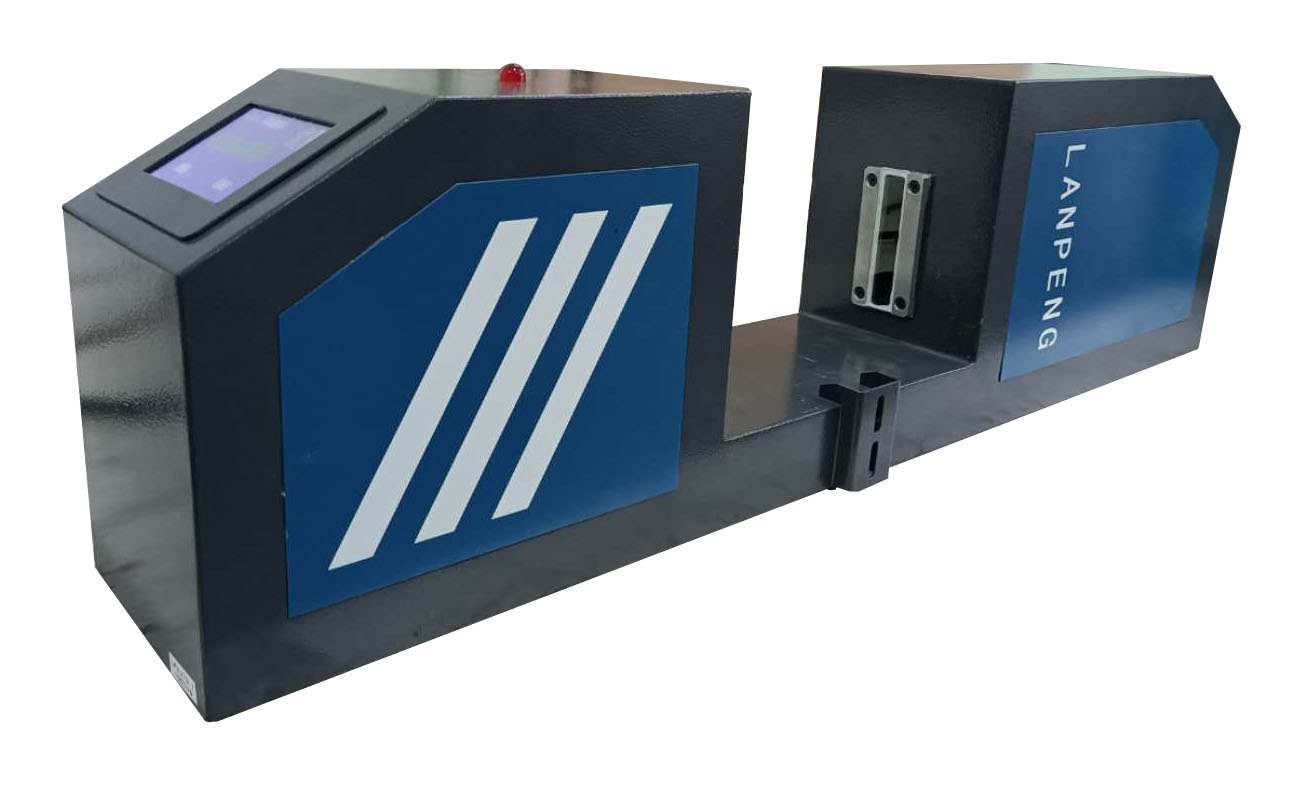

为了让JDG管均在允许偏差范围内生产,需要在生产线上就对其进行在线检测与控制,单轴测径仪为光电检测设备,以光电测量检测外径,以声光报警为提示,以PID调节系统为控制,以嵌入式智能屏为操作显示,以外接显示屏为远程显示,以数据传输进行存储。是高智能在线检测设备。

在线测径仪是一种智能化的全自动工业在线实时外径度检测设备,其是利用遮挡法直接检测轧材直径并对检测结果进行统计分析的智能化测量仪器,其检测结果具有直观、稳定、可靠等优点。
单轴测径仪的测量精度高,可以达到±0.01mm,完全能满足JDG管的外径检测需求,实现更高质量JDG管的生产加工。
单路测径仪是以高速进行测量的测量设备,每秒500个数据测量,都显示出来,将完全无法看清显示数据,为了能够可以看清,实时观测,采用2~3秒的显示速度进行随机显示,这样可以更舒适且清楚的看清数据,但测径仪的实际测量速度不变,当出现超差数据时,则会显示超差数据,为您提供准确的数据依据。
在线测径仪主要应用于各种电线、电缆、管材的生产线中,对外径进行测量并调节挤出机螺杆速度或牵引机速度,达到控制外径的目的,也可应用于加工工件的外径和尺寸测量。
单路测径仪作为外径测量控制设备,它具有实时检测,测量精度高、运行稳定、安装方便等特点。测径仪应用广泛,测径仪的使用更有利于现代企业生产控制需要,同时也给企业带来巨大的经济效益。
