采用多种高新技术融合而成的板材测宽仪带来高质量生产

作者:蓝鹏测控发布时间:2019-09-20阅读次数:



在线测宽仪为宽度检测而生,它的测量范围不限,根据需求可定制各种范围的测宽仪,同时测量精度不因测量宽度的增加而增加,现在的测宽仪在线测量精度已优于0.05mm



光电在线测宽仪的测头为自主研发及制作,其中CCD芯片采用国际新型号芯片,有效感光长度35mm,单个像元尺寸0.0047mm,扫描频率15MHz。基于芯片的先进性,光电测头的测量精度可达0.003mm,测量频率为500-2000Hz。双测头测量仪器的测量范围可达1500mm以上,解决了制造企业大工件宽度在线测量的难题。可变在线测宽仪还可根据测量板材的宽度来调整测量范围,广泛应用于钢铁企业的超宽板材的测量领域。测宽的测量范围可定制,测量范围宽度不限。适用于各种板材、薄膜类产品的在线宽度测量,测量精度高,性能稳定。



在测宽仪技术方面,研发团队经过刻苦攻关,在测宽仪行业引入了电子快门技术。将测头的曝光时间缩短到了100微妙以下,解决了由于板材抖动带来的测量误差问题,使测宽仪的动态测量误差基本与静态测量误差相同。



在线测宽仪采用多种优质技术:正压分流冷却防尘技术、测量范围可调双测头技术、电子快门技术、多路同步技术等构思巧妙、结构合理、运行稳定、环境适应性强。应用这些技术产品已经在多家钢铁企业投入使用,经受住了轧钢现场恶劣环境的考验。同时也适用于塑料板、木板、纸张、橡胶板等的生产在线检测。

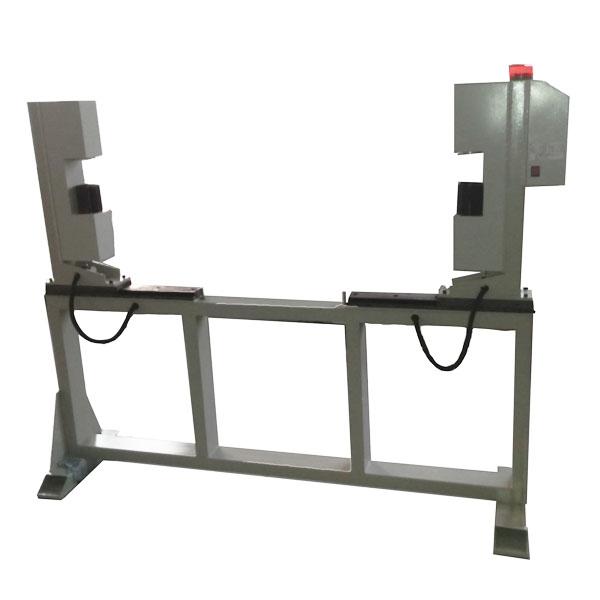

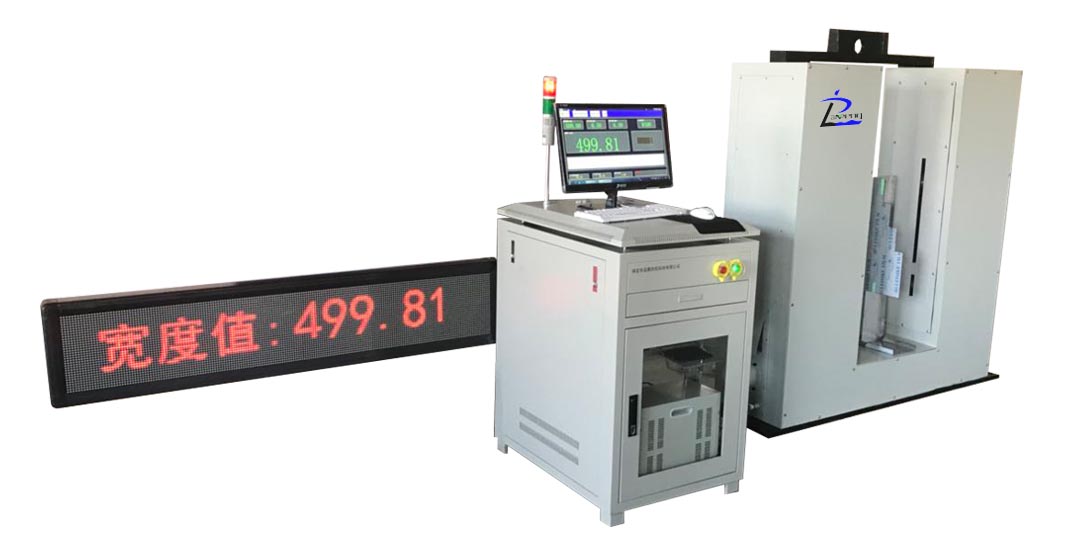

宽度测量设备主要由以下几部分组成:2组光电测头(安装在滚珠丝杠滑台上)、测头安装架、控制柜、工控机、显示器、声光报警器等。



当带材通过测头的测量区时,带材边沿在2组测头的成像位置信号经过采集电路采集后上传到工控机进行计算,即可得出带材的宽度尺寸。测量不同宽度的产品时,可手动或者自动调整宽度的测量范围。

在线测宽仪是高质量的在线检测设备,采用多种技术,使得测宽仪更好的应用于板材的测量中。

本文由保定市蓝鹏测控科技有限公司编写
