圆钢 角钢 扁钢几何尺寸检测 一台测径仪就可实现

作者:蓝鹏测控发布时间:2021-01-08阅读次数:

 方钢——方形断面的钢材,分热轧和冷轧两种;热轧方钢边长5-250mm;冷拉方钢边长3-100mm。
圆钢——圆型断面的钢材,分热轧、锻制和冷拉三种,热轧圆钢的直径5-250mm,其中5-9mm的常用做拉拔钢丝的原料,叫做线材;由于成盘供应也叫热轧盘条。锻制圆钢比较粗,用做轴坯。冷拉圆钢直径3-100毫米,尺寸精度较高。

角钢——分等边角钢和不等边角钢两种。角钢的规格用边长和边厚的尺寸表示。通常生产的角钢规格是2-20号,即边长的厘米数。如5号等边角钢即指边长为5cm(50mm)的角钢。同一号角钢常有2-7种不同的边厚。

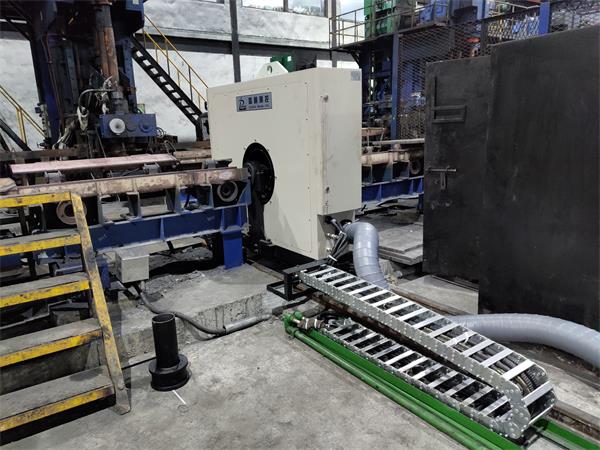

以往轧制圆钢和方钢等简单断面型钢尺寸的在线测量一直沿用人工量取,劳动强度大,又不安全,同时测量精度低,影响连续生产,为了更好监控轧钢生产过程,提高轧制产品的尺寸及形状精度,采用八+四轴组合测径仪用于轧钢厂的圆钢和方钢尺寸的在线测量,解决了圆钢及方钢的热尺寸在线测量问题,为在线分析影响圆钢及方钢尺寸的工艺提供了依据。
它是非接触式动态高速测量钢材外径的自动测量装置,是非接触式热轧棒材光学测量仪,是可检测圆钢外径、椭圆度;方钢边长;带钢宽厚的一款设备。
被测物:圆钢、角钢、扁钢。
主控室液晶显示器:管材截面的直径、平均值、椭圆度;各路测头的分项测量值;设定的钢管长度、速度、标称直径、上下公差等;尺寸波动趋势预报(输入钢管长度和速度后可以对应外径在管材的位置),缺陷分析曲线。
实时显示管材长度变化,管材实时温度值,超差尺寸在管材的具体位置,光标移动到相应位置即可显示;实时显示测量数据动态趋势。
当测量数据在设定的范围内变动时,数据呈现绿色;当测量数据超差(即超出设定的范围)时,数据的颜色呈红色。
产品参数设置:可设置产品规格、正负公差等参数。
系统参数设置:可设置故障通道、通信端口、系统的校零等。
数据存储:数据记录、数据导出EXCEL、历史数据查询,存储时间大于3年;可查询某一时刻的尺寸,时间精确到秒。
报警设置:可设置超差、设备超温、管材超温报警的阈值。
修正功能:自动/手动,输入热膨胀系数后校准。
温度系数自动修正:带有温度采集接口,可外接现场高温计并通过采集到的温度自动调整热膨胀系数(需配置测温仪)。
八+四轴组合测径仪是一款可同时检测多种轧材的几何尺寸检测设备,它减少了成本,增加了钢材检测种类,是降本增效生产线的重要检测设备。
