激光测径仪构建智能检测应用场景 升级自动化生产

作者:蓝鹏测控发布时间:2020-12-24阅读次数:



智能自动化生产线,是高质量高效率生产的基础,而在线检测系统则为高品质生产提供保障,激光测径仪为外径检测设备,主要应用于圆形轧材的外径尺寸检测,同时也可兼顾宽度、厚度等的检测。

激光测径仪是光学检测的一种,主要用于外径尺寸的高精度检测,它是利用激光扫描原理制成,采用昂贵的电机带动旋转多面体扫描转镜,易损坏且不易维护,为了减少易损部件,采用物方远心平行光的光电测径仪,实现外径尺寸检测。它们的检测原理不尽相同,却更适合在线动态检测。

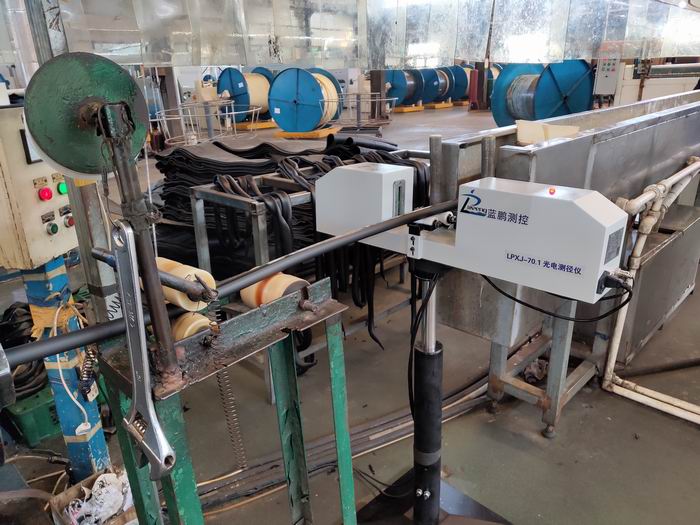

单向测径仪是集光学、机械、电子电路、通讯和计算机软件技术为一身高科技测量仪器,仪器由测径仪本体、支架及外接显示屏组成。
可对被测物的外径尺寸进行实时控制,测径仪本体内置 1 组光电测头,可以测量被测物直径尺寸。具有显示、计算、报警、控制等功能,具有声光报警功能,当测量数据超差时自动报警。
测头部件的工作过程和原理是:发射镜头内置一个点光源,点光源发出的光通过透镜系统(即镜片组)后形成准直平行光视场。准直平行光直接射向接收镜头,经过接收镜头内的透镜系统后聚焦,通过位于焦点位置的光阑小孔后在 CCD 芯片上成像。当视场中通过被测物时,被测物遮挡的部位将在 CCD 上出现一个边界清晰的阴影。CCD 芯片是测头部件中的光电转换元件,它可以将接收到的光信号转换成电信号。电信号由信号采集电路接收、放大,再进行数字化处理后向上位机传输。
单向测径仪提供自动连续的在线检测,测量频率高,不受轧材的抖动影响,对轧材进行批量化的外径检测,检测距离间隔小,轧材的检测点数得到大幅度提升,让不合格尺寸无处可逃。
同时它的检测具备实时性,检测速度快,及时提醒,将不合格产品第一时间扼杀,保证轧材的质量。同时它还具备自动闭环控制功能,减少外径尺寸的波动,实现高质量的生产。
单向测径仪是保证高质量外径生产的重要检测设备,是自动化生产中外径质量的重要检测系统,也是将自动化生产线进一步升级的重要设备。
