固定八轴线材测径仪多路测径仪

作者:蓝鹏测控发布时间:2019-09-19阅读次数:



线材测径仪属于一种固定测头式线、棒材测径仪。可对高速线材、圆钢、钢管等进行外径测量,截面轮廓显示,是轧钢生产线上必不可少的在线检测分析设备。

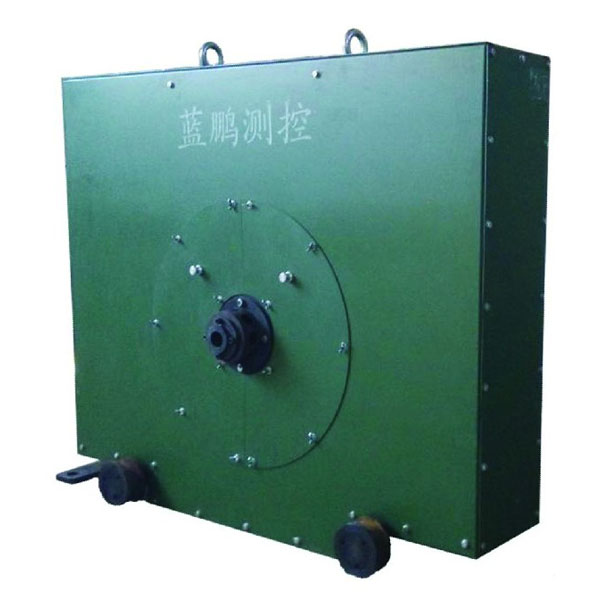

线材测径仪

线材测径仪是通过对光电信号的转换和处理,从而得到被测件的尺寸及形状公差,绿色的点光源经发射透镜组形成平行光视场,由另一侧CCD线性光敏接收器接收,并将光信号转换成线性的电信号,最后交由工控机进行运算和处理。

当线材垂直地通过平行光视场时,对在光敏接收器上的光阴影的大小进行处理后即可得到被测件的尺寸。为能在 36 0℃范围内检测棒材的尺寸及几何形状,线材测径仪被设计成八检测光头结构。从而实现对被检线材的全方位检测,并且纵向测量无盲区。

由于线材测径仪总是在热态 (90 0℃左右 )条件下对线材进行实时检测的,为修正温度对被测件的影响,采集了减定径机后的高温计信号,利用此温度参与补偿运算,以得到最终产品在常态下的尺寸和几何形状公差。

线材测径仪是对高速线材最终产品进行质量控制的重要设备,对高速线材的产品尺寸公差和几何形状全动态的实时监控过程中起着重要的作用。
