三切分测径仪测量数据汇总

作者:蓝鹏测控发布时间:2020-12-17阅读次数:



切分测径仪用于切分轧材的几何尺寸同时检测,而三切分测径仪则是对三根同时生产的轧材进行外径尺寸的检测,适用于圆钢、螺纹钢等轧材的检测。

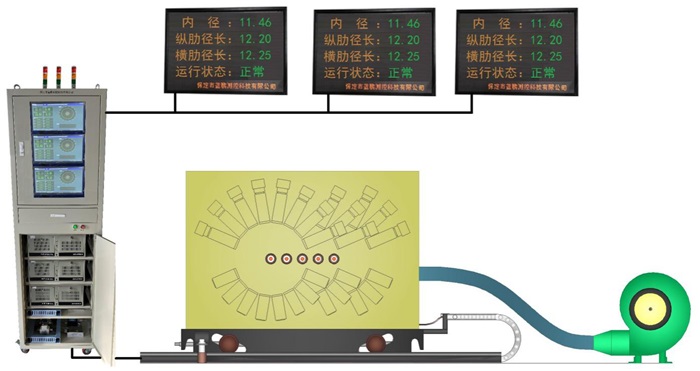

主控室LCD显示器:轧材外轮廓尺寸及截面图、公差带及超差数,尺寸波动趋势预报,缺陷分析曲线,圆钢截面的直径、椭圆度,各路测头的分项测量值。测量螺纹钢的内径、纵肋高、横肋高。
现场LED显示屏:现场显示圆钢测量的直径、椭圆度、设备运行状态;显示螺纹钢测量的内径、纵肋高、横肋高、设备运行状态。显示频率1-3次/秒。
测径仪配置的现场LED显示屏外形尺寸为1550 mm×1070mm(定制),数据字高约150mm,可视距离大于30m,便于现场操作工及时监控。显示屏主要显示圆钢测量天地、水平、左右45°、不圆度(60.8显示天地减水平取相对值,40.8显示左45°减右45°取相对值)实时值;天地、水平、左右45°分布固定图像;实时显示轧材在每个刷新周期(1/6秒)内统计的截面、米重、平均截面、平均米重;显示螺纹钢测量的内径、纵肋高、横肋高、设备运行状态。显示频率1-3次/秒。
切分测径仪被应用于躲切分轧材的检测,既减少了占地面积,又节约了成本,是切分生产必不可少的设备之一。
