工程用止水带厚度监测 激光测厚仪多种类型检测

作者:蓝鹏测控发布时间:2020-12-15阅读次数:



止水带是一种橡胶制品,用于工程中混凝土缝隙止水的建筑配件。其品种规格较多,有桥型、山型、P型、R型、U型、Z型、乙型、T型、H型、E型、Q型等。激光测厚仪采用3组激光测头,可对多种类型止水带进行厚度检测。

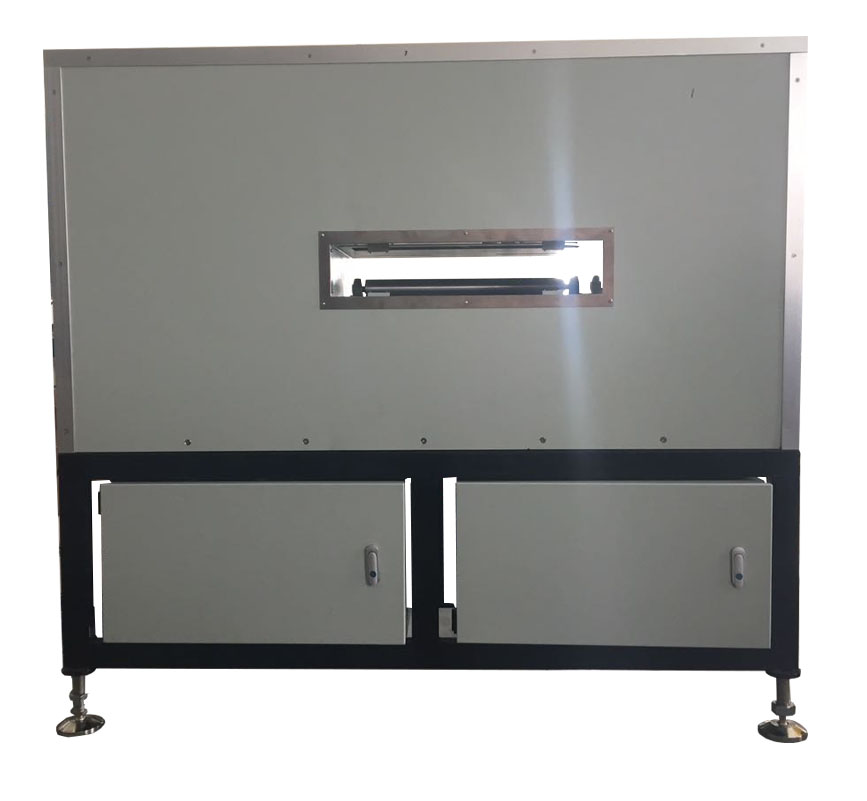

激光测厚仪可测量各种截面形状的工程用止水带。设备内置3对激光位移传感器测量止水带3个点的厚度尺寸,传感器安装在直线导轨滑台上,可沿止水带宽度方向扫描测量各宽度坐标上的厚度。直线导轨滑台由伺服电机驱动,其内置编码器可实时向控制系统发送各测量点的位置数据。测量软件系统解析厚度数据和坐标数据后对应显示止水带各宽度坐标点的厚度。
测量软件系统可根据坐标数据和厚度数据自动拟合止水带的截面形状并与标准图纸比对,当测量数据超过设定的公差范围时,系统自动报警提示。
功能描述:
产品参数设置:可设置止水带的标准厚度、肋部标准厚度、允许厚度差值等。
测量点间距设置功能:可以设置相邻测量点的间距尺寸,设置完成后自动调整测量点间距。
报警功能:当测量的圆周上的壁厚差值超过设定的公差范围时,自动声光报警。
数据存储功能:每次测量均保存记录,保存时间大于6年。
数据上传功能:系统预留TCP/IP接口,可通过网线将测量数据上传至上位计算机。
校准功能:当测量误差过大时,放入标准量块后校准即可回复功能。
止水带测厚仪使用方便,安装在生产线,自动检测,减少人工参与,得到更准确的数据。
