直线度测量是什么?直线度测量仪的在线检测

作者:蓝鹏测控发布时间:2020-12-11阅读次数:



直线度测量是几何量计量领域里一个非常基本的项目,它是平面度、平行度、同轴度等几何测量的基础,是与尺寸精度、圆度和表面粗糙度同称为影响产品质量的四大要素,在生产实践中受到高度重视,对直线度的检测更是重中之重。

直线度误差是指实际直线对理想直线的变化量,反映了被测直线的不直程度。根据ISO推荐的标准和国家标准,直线度误差可分为给定平面内的直线的误差、给定方向的直线度误差和任意方向内的直线度误差。通常,给定平面内的直线度误差和给定方向内的直线度误差被称为平面直线度误差,任意方向内的直线度误差被称为空间直线度误差。基于光电原理的直线度测量仪是对金属棒材、管材、陶瓷管材等产品的直径和直线度进行检测的设备。

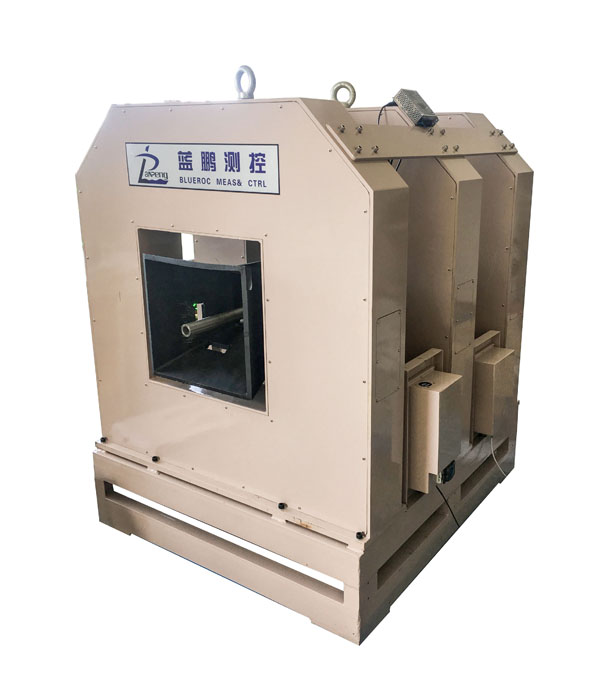

直线度测量仪一种基于光电检测原理的在直线度检测系统,它是基于直径和位置测量原理进行测量的高精度检测设备,测量仪采用成90°交叉分布的2路光电测头同时测量被测物的直径和位置,利用2路测头的位置数据计算测量点在坐标系中的实际偏差。测量直线度时,测量仪沿被测物轴向扫描一遍。
直线度测量仪主要检测的数据有直线度、外径、椭圆度这三个几何尺寸,外径测量精度:±0.02mm;椭圆度精度:±0.02mm;直线度测量精度:±0.08mm/m。可根据被测物的质量控制要求设定头部误差、尾部误差、整体误差、每米误差等多种误差的计算及显示,是一种很实用的直线度检测装置。
