在线测径仪适用于哪些种类轧材检测?

作者:蓝鹏测控发布时间:2020-12-11阅读次数:

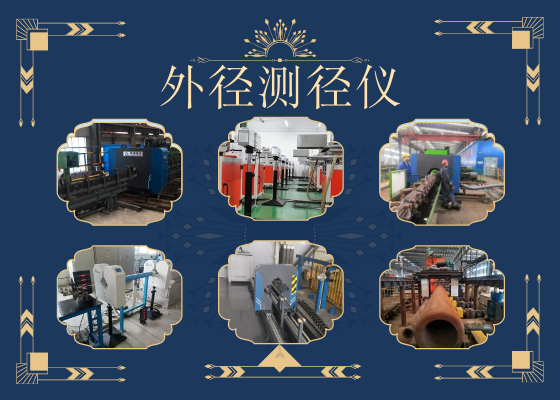

在线测径仪为非接触的检测设备,对被测物的材质与种类等均无要求,各种轧制场合均有对应的测径系统可使用,通用性非常强。

在线测径仪采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头,简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度计算出被测物的直径。
1、轧材的材质
无论是钢、金属、铁、铝、铜、合金、橡胶、PVC、聚乙烯、塑料等等各种材质的轧材,均可进行在线检测。
2、轧材的状态
在线轧制中,轧材的状态并不一致,有硬质的、软质的、易形变的、高温的等等,有些状态人工接触式检测根本无法完成精确检测,而在线测径仪则完全可以胜任在线检测,将各种所需尺寸及时检测出来。
3、轧材的形状
测径仪,听名字似乎是只能测量圆形轧材的外径,其实不然,根据测头的不同组合形式,可对方形、扁形、六角、八角等形状的轧材均可检测。
4、轧材的哪些尺寸可检测
它能完成不同形状轧材的检测,也能对多种类型的几何尺寸进行检测,如宽度、厚度、边长、直线度、位置、内孔、狭缝、高度等等均可检测,同时对螺纹钢可检测内径、横肋、纵肋、截面面积等多种尺寸。对圆形轧材也可同时测量直径与椭圆度尺寸。
5、轧材的大小
现在常用的测径仪多是小直径测径仪,但大型管材的检测问题也不容忽视,不仅仅是管材,包括板材的宽度,这一难题已被攻克,基于间距可调双测头技术的测径仪扩大了测量范围,实现高精度的在线检测,几米粗的管材均可检测,无上限,可定制。
6、轧制场合
不同的轧材轧制现场自然不同,有环境好的,自然也有环境恶劣的,环境好的不用说,测径仪检测so easy,环境不好的对测径仪很不友好,但也不是没有办法,目前加装了各种防护措施,风冷水冷相结合的方式,使其能应用于各种恶劣轧钢环境下的检测。
总的来说,在线测径仪的通用性非常的强,各种轧材的外径尺寸均可进行检测,对轧材的材质无要求,1000℃左右的高温轧材检测均没问题,相关几何尺寸的检测均有解决方案。
