电力线缆厚度在线测量方法

作者:蓝鹏测控发布时间:2019-09-18阅读次数:



线缆是光缆、电缆等物品的统称。线缆的用途有很多,主要用于控制安装、连接设备、输送电力等多重作用,是日常生活中常见而不可缺少的一种东西。由于电缆带电,所以安装需要特别谨慎,因此其绝缘层厚度也是重点检测的几何尺寸之一。

为此,我们研发了双测径仪联动测厚的方法,这种测量方法非常实用。

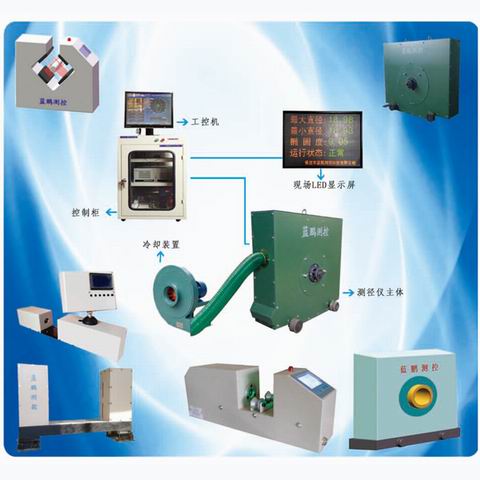

双测径仪联动测厚

双测径仪联动测厚

系统测量时,两台测径仪分别测量线芯的直径和成品直径,并根据对线芯直径、成品直径以及设定的标准成品直径的对比和运算,确定PID调节模拟量。其计算过程为:

(1)通过上图测径仪一测出成品直径D1
(2)通过上图测径仪二测出线芯直径D2
(3)计算厚度:H=(D1-D2)/2
(4)以实时厚度H为依据,对比标准厚度值,如有差异则通过控制电路控制挤出机,得到新的厚度值。循环往复形成闭环控制,直至产品的厚度值达到标准要求值。

这种方法能对三种所需尺寸进行测量:

* 线芯外径
* 成品外径
* 绝缘层厚度

双测径仪联动测厚系统的使用为线缆的加工生产带来巨大的便利,检测数据具有多样性,并且可以对被测数据进行处理,具有数据分析功能与存储功能。同时还可控制成品的外径尺寸,是线缆生产中必不可少的设备。
