单轴测径仪满足这8种不同形状尺寸的在线检测

作者:蓝鹏测控发布时间:2020-11-24阅读次数:

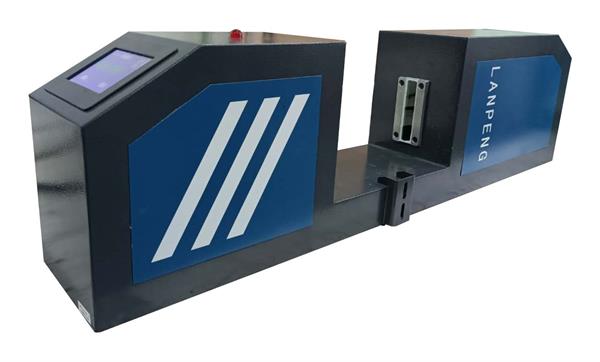

单轴测径仪是以单测头为基础进行在线检测的精密设备,其测量主要是平行光照射形成的阴影,通过计算阴影的大小得到外径尺寸。因此其虽常被应用于圆形轧材的外径尺寸检测,但也可以对其他形状的几何尺寸进行检测。

01、圆形截面外径测量
测量圆形轧材的外径尺寸,对线缆电缆、橡胶塑料、金属丝、线等均可测量,被测圆形轧材垂直通过平行光视场即可完成检测。
02、矩形截面测量宽度
对窄带钢、扁线等的宽度均可检测,板材垂直通过测量区域,宽度所形成的阴影就是板材宽度尺寸。
03、矩形截面测量厚度
同宽度检测,窄带钢、扁线等的厚度均可检测,不同的是其厚度面垂直通过测量区域,另外它还可以与宽度测量结合使用,做到宽度厚度同时检测。(PS:对宽度非常宽的板材而言,通常使用激光测厚系统)
04、方形截面测边长
方钢、角钢、方管等均可检测,它检测的是边长值,其方式与检测宽度厚度类似,如版型非常正,仅需检测一个边长就行,如均需检测,则安装两组测头,分别检测两个边的边长值(PS:等边不等边的均可检测)。
05、内孔直径测量
内孔检测,是零件的边缘遮挡住光线,仅留内孔区域使光投射过去,透光的大小即为内孔尺寸。
06、狭缝测量
狭缝的测量与内孔测量类似,也是零件边缘遮挡光线,而狭缝位置透光,从而测量狭缝大小。
07、高度-位置测量
测头固定位置,轧材也固定位置,通过测量上边沿的尺寸,即可得到被测轧材的高度位置尺寸。
08、直线度测量
被测轧材通过测量仪的测量区。3组测头同时测量圆棒截面边沿的位置,并根据各截面边沿的位置计算圆棒的直线度误差。
单轴测径仪适用于测量直径小于测头视场的高、低速轧制线、棒材等外径;金属细丝、金属管等外径;电线电缆、胶管、胶棒等外径;方形、矩形截面的边长、宽度、厚度;磨具孔内径、狭缝等;物体的高度位置等。
通过一台单轴测径仪可实现众多轧材的检测,通过测头的组合完成的检测更多,也将持续开发测径仪的新功能,使其满足各种检测需求。
