兼顾扁电线检测的双轴电线电缆测径仪

作者:蓝鹏测控发布时间:2020-11-23阅读次数:



在电线的生产中,不仅仅有圆形电线的生产,更是有扁电线的生产,对他们均测量,则可采用双轴测径仪,它不仅可以测量圆形电线的外径,还可测量扁电线的宽度与厚度,一机多用远远比一机一用更实惠。

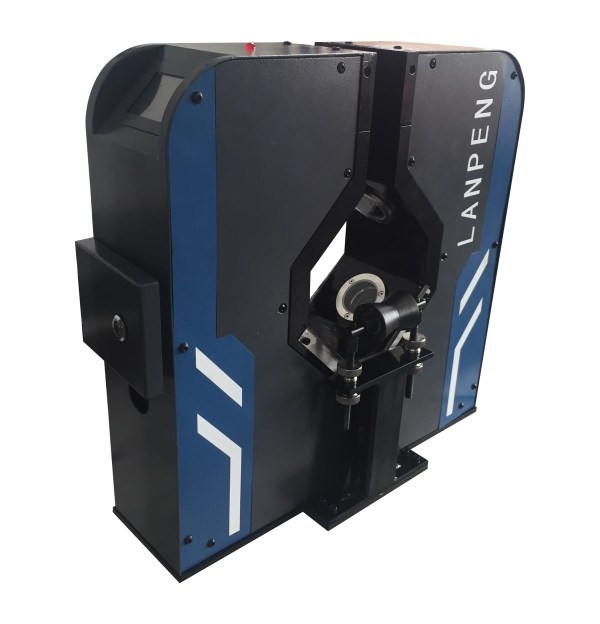

先来看一下双轴测径仪的测头组成,它是由两组光电测头组成的,成垂直分布状态,对扁电线进行宽度与厚度的测量,同时对圆形轧材从2个方向进行外径检测,还可计算椭圆度尺寸,测量的数据准确且无损。
测径仪主要由底座、固定盘、发射镜头、接收镜头、调整装置、防护罩、电气箱、显示操作单元等组成。底座和固定盘是测径仪的支撑结构件,为钢板焊接结构,焊后退火处理再精加工而成。
双路测径仪的测头一般成90°交叉布置,这样可以测量互相垂直的两个直径尺寸,并计算出管材的椭圆度。
双路测径仪虽比单轴测径仪多了一组测头,但功能却没有减少,同样能做到在线检测与控制外径,同时根据检测数据进行超差报警。
双轴测量方式测量更准确,使用更便捷。适用于线材,管材,棒材等的在线测量和监控,以及品质检测等。更适合扁平线材,扁平金属材料等等的测量,可同时显示宽度和厚度。仪器具备外部通讯接口RS422/RS485,可接外接显示控制器,PLC 或电脑等。
将双路测径仪应用于电线的在线检测,既实现了圆形轧材的外径、椭圆度测量,又对扁线的宽度厚度进行了检测,对生产线而言,解决了占地面积,降低了成本,满足多种电线的生产检测,成为更合算的设备。
