能检测椭圆度与直径的在线测径仪有哪些?

作者:蓝鹏测控发布时间:2020-11-23阅读次数:



椭圆度的定义是被测物横截面长短轴的直径之差。如果想要得到被测物的椭圆度,需要对被测物的横截面直径进行多次测量。

直径与椭圆度是众多圆形轧材需检测的几何尺寸,对外径测量的同时,如何测量椭圆度尺寸,是在线测径仪考虑的问题,有旋转式测量与固定测头测量,但旋转式测量是不能对同一截面尺寸进行检测的,因此采用固定测头进行研发制造。

通常测径仪计算椭圆度需要知道被测轧材的长短轴,要想测量,至少需要2组测头,而测头组数越多,所测方向越多,能得到的长短轴尺寸越准确,目前已有16轴的轧材可进行在线检测。即2~16轴的轧材均可对轧材的椭圆度进行在线检测。

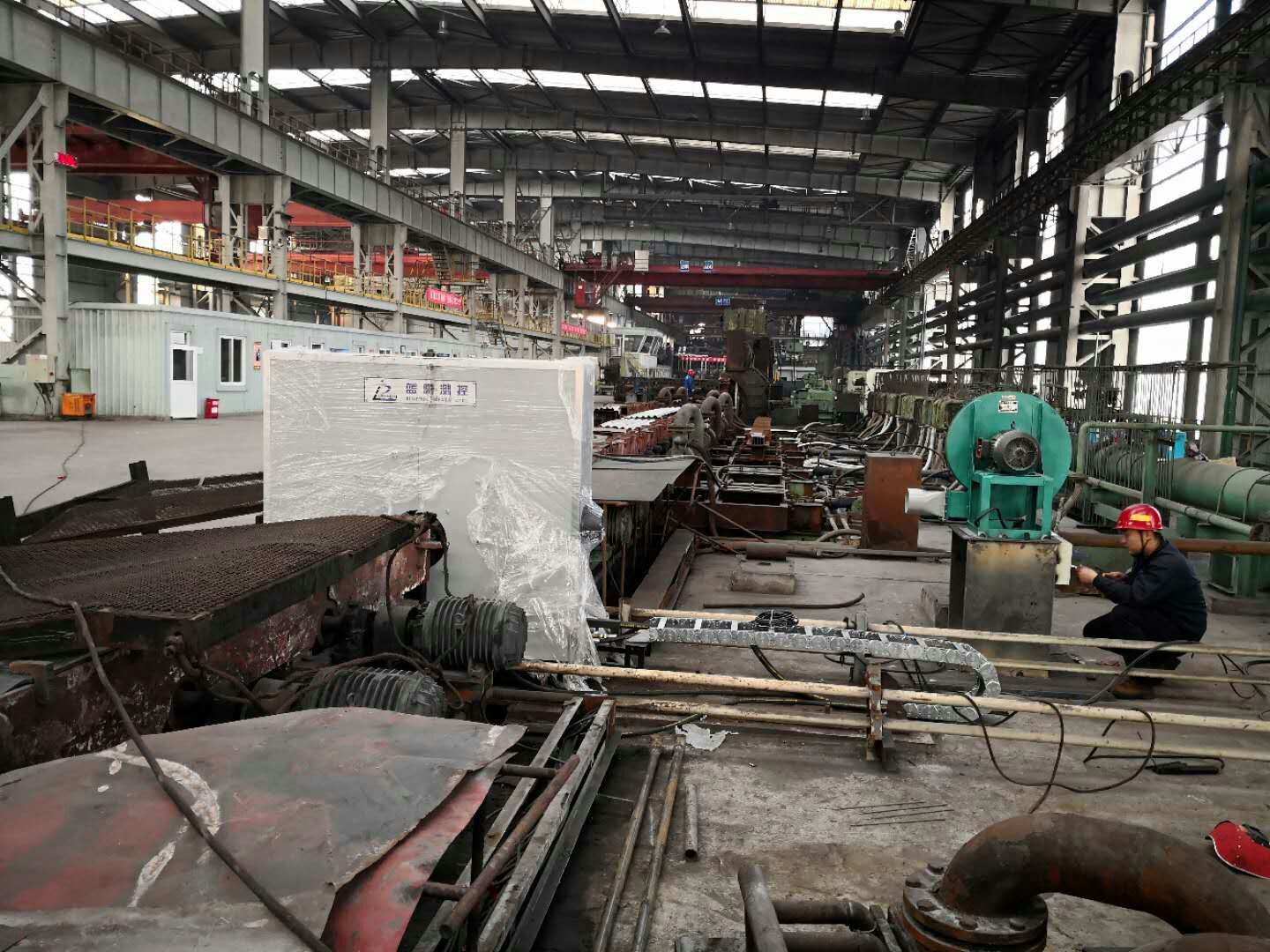

轧材本身圆度较好,可采用较少测头组数的测径仪进行在线检测,而对其准确测量,则需测头较多的测径仪进行在线检测,目前常被应用于圆钢、高线等轧线上的是八轴在线测径仪。

线测径仪引入了电子快门技术。将测头的曝光时间缩短到了100以下,解决了由于轧材抖动带来的测量误差问题,使测径仪的动态测量误差基本与静态测量误差相同。测径仪技术构思巧妙、结构合理、运行稳定、环境适应性强。

总的来说,除单轴测径仪以外的多轴测径仪均可对外径及椭圆度尺寸进行在线检测,选择的轴数多少与轧材的圆度有关。

在线测径仪检测无时间误差,不温度抖动的影响,具有性能稳定,使用寿长等诸多特点,深受各种圆形轧材生产行业的喜爱。

在线测径仪的应用极大的提高了工作效率,减少了测量人员,为企业节省了大量的人力、物力、财力,减少了原材料的浪费与不合格产品的生产,创造了较好的经济效益。
